Таблица 6 - Коэффициент теплоотдачи внутренней поверхности ограждений

Внутренняя поверхность ограждающих конструкций

Коэффициент теплоотдачи , Вт/(м·°С)

1. Стен вертикальных и с углом наклона более 60°

6,75

2. Полов, гладких потолков. Потолков с выступающими ребрами при отношении высоты  ребер к расстоянию  между гранями соседних ребер 0,3

8,7

3. Потолков с выступающими ребрами при отношении 0,3

7,6

4. Окон с нагревательным прибором

10,7

5. Зенитных фонарей

9,9

Примечание:
Коэффициент теплоотдачи  внутренней поверхности ограждающих конструкций животноводческих, птицеводческих и звероводческих зданий следует принимать в соответствии со СНиП 2.10.03.



5.3 Нормативное приведенное сопротивление теплопередаче  установлено из условий экономии энергозатрат на отопление зданий в результате повышения уровня теплозащитных качеств наружных стен за вычетом затрат на дополнительную теплоизоляцию и капитальные ремонты в пределах прогнозируемой долговечности (см. таблицу 7).



Таблица 7 - Нормативное приведенное сопротивление теплопередаче  наружных стен из условий энергосбережения и долговечности

Продолжительность эксплуатации наружных стен до первого капитального ремонта (в годах)
из таблицы 16

Расчетная температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92 , °С

-10

-20

-25

-30

-40

-50

Нормативное приведенное сопротивление теплопередаче наружных стен

80; 75; 70

0,74

0,99

1,11

1,24

1,48

1,73

65

0,88

1,18

1,32

1,48

1,75

2,05

60

0,95

1,27

1,42

1,60

1,89

2,21

55

1,00

1,33

1,50

1,73

2,00

2,32

50

1,05

1,40

1,57

1,79

2,10

2,44

45

1,15

1,53

1,72

1,93

2,30

2,68

40

1,20

1,60

1,80

2,00

2,40

2,80

35 и менее

1,40

1,80

2,00

2,20

2,60

3,00

Примечания:

1. Промежуточные значения следует определять интерполяцией.

2. Превышать верхний предел  наружных стен (нижняя строка таблицы) нецелесообразно из экономических условий.



5.4 Сопротивление теплопередаче наружных ограждающих конструкций (за исключением заполнений проемов) помещений с избытками явной теплоты должно быть не менее , определяемого по формуле (1).

5.5 Приведенное сопротивление теплопередаче перекрытий над проездами, подвалами и подпольями, а также покрытиями должно быть не менее требуемого приведенного сопротивления теплопередаче, определяемого по формуле (1) с соответствующими значениями , , .

5.6 Приведенное сопротивление теплопередаче внутренних ограждающих конструкций (стен, перегородок, перекрытий) между помещениями с нормируемой температурой воздуха при разности температур воздуха в этих помещениях более 6 °С должно быть не менее требуемого, определяемого по формуле (1).

5.7 Полы на грунте, устраиваемые в отапливаемых зданиях с нормируемой температурой внутреннего воздуха, расположенные выше отмостки здания или ниже ее не более чем на 0,5 м, должны быть утеплены в зоне примыкания пола к наружным стенам шириной 0,8 м путем укладки по грунту слоя утеплителя с термическим сопротивлением, соответствующим термическому сопротивлению наружной стены.

5.8 Сопротивление теплопередаче наружных дверей (кроме балконных) и ворот должно быть не менее 0,6 значения требуемого сопротивления теплопередаче наружных стен, определяемого по формуле (1).

5.9 Для установления требуемой толщины теплоизоляционного слоя при проектировании наружных стен, панелей покрытий и перекрытий определяют условное сопротивление теплопередаче по формуле

 ,                                                               (2)

где  - коэффициент теплотехнической однородности наружных ограждений, определяется расчетом по температурным полям или экспериментальным способом по ГОСТ 26254.

Для определения ориентировочного значения  наружного ограждения в качестве первого варианта следует принимать значения , приведенные в таблице 8.



Таблица 8 - Значения коэффициента теплотехнической однородности  для различных конструкций наружных ограждений

Конструкции наружных ограждений

Коэффициент

1

2

1. Сплошная кладка из крупноформатных пустотелых пористых керамических камней

0,98

2. Сплошная кладка из пустотелого керамического, силикатного камня

0,97

3. Сплошная кладка из полнотелого и пустотелого керамического, силикатного обыкновенного и утолщенного кирпича

0,95

4. Сплошная кладка из полнотелого и пустотелого керамического, силикатного обыкновенного и утолщенного кирпича и камня, утепленная пенополиуретаном, напыляемым толщиной 30-35 мм

0,95

5. Облегченная кладка из полнотелого, пустотелого керамического силикатного кирпича или камня с внутренним слоем из плитного эффективного утеплителя с гибкими стальными связями или сетками

0,75

6. Облегченная кладка из полнотелого, пустотелого керамического кирпича или камня с внутренним слоем из плитного эффективного утеплителя с поперечными связями

0,50

7. Кладка из полистиролбетонных блоков с арматурой в растворных швах, отштукатуренная по металлической сетке с обеих сторон

0,87

8. Кладка полистиролбетонных блоков, облицованная с наружной стороны в полкирпича с поперечными металлическими сетками в растворных швах

0,85

9. Однослойные легкобетонные панели с монтажной арматурой

0,90

10. Легкобетонные панели с термовкладышами и монтажной арматурой

0,75

11. Трехслойные железобетонные панели с эффективным утеплителем и гибкими стальными связями

0,70

12. Трехслойные железобетонные панели с эффективным утеплителем и железобетонными шпонками или поперечными ребрами из керамзитобетона

0,60

13. Трехслойные железобетонные панели с эффективным утеплителем и поперечными железобетонными ребрами

0,50

14. Трехслойные металлические панели с эффективным утеплителем

0,75

15. Трехслойные асбоцементные панели с эффективным утеплителем

0,70

16. Железобетонные, кирпичные конструкции с плитным утеплителем, закрепленным дюбелями, оштукатуренные по капроновой или металлической сетке (термофасад)

0,90

17. Железобетонные и кирпичные конструкции (20-25 см) с плитным эффективным утеплителем, с вентилируемой воздушной прослойкой и облицовочным слоем (массой не более 20 кг/м) на подконструкции, прикрепленной к стене двумя (на 1 м стены) стальными кронштейнами (вентилируемый фасад здания)

0,85

18. Железобетонные и кирпичные конструкции (20-25 см) с плитным эффективным утеплителем, с вентилируемой воздушной прослойкой и облицовочным слоем (массой не более 20 кг/м) на подконструкции, прикрепленной к стене двумя (на 1 м стены) алюминиевыми кронштейнами с термической прокладкой (вентилируемый фасад здания)

0,70

19. Железобетонные и кирпичные конструкции (20-25 см) с плитным эффективным утеплителем, с вентилируемой воздушной прослойкой и облицовочным слоем (массой не более 30 кг/м) на подконструкции, прикрепленной к стене тремя (на 1 м стены) стальными кронштейнами (вентилируемый фасад здания)

0,80

20. Железобетонные и кирпичные конструкции (20-25 см) с плитным эффективным утеплителем, с вентилируемой воздушной прослойкой и облицовочным слоем (массой не более 30 кг/м) на подконструкции, прикрепленной к стене тремя (на 1 м стены) алюминиевыми кронштейнами (вентилируемый фасад здания)

0,60

21. Железобетонные и кирпичные конструкции (20-25 см) с плитным эффективным утеплителем, с вентилируемой воздушной прослойкой и облицовочным слоем (массой не более 30 кг/м) на подконструкции, прикрепленной к стене металлическими кронштейнами (4 шт/м стены) (вентилируемый фасад здания)

От 0,55 до 0,30

22. Конструкции чердачных перекрытий и над подвалами:



а) из железобетонных панелей с плитным эффективным утеплителем

0,80

б) из железобетонных плит по металлическим балкам с плитным эффективным утеплителем

0,50

в) из деревянных элементов (балок, брусьев) с плитным эффективным утеплителем

0,90



5.10 После установления по формуле (2) требуемой толщины теплоизоляционных слоев рассчитывается по температурным полям приведенное сопротивление теплопередаче  наружного ограждения для конкретного проектного решения здания и сравнивается с нормативным приведенным сопротивлением теплопередаче . Принятое конструктивное решение наружного ограждения проверяется расчетом на невыпадение конденсата на внутренней поверхности углов и теплопроводных включений.

5.11 Термическое сопротивление , м·°С/Вт, слоя многослойной ограждающей конструкции, а также однородной (однослойной) ограждающей конструкции следует определять по формуле

,                                                                              (3)

где  - толщина слоя, м;

 - расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С), принимаемый по приложению 3.

5.12 Сопротивление теплопередаче , м·°С/Вт, ограждающей конструкции следует определять по формуле

,                                                        (4)

где  - то же, что и в формуле (1);

 - термическое сопротивление ограждающей конструкции, м·°С/Вт, определяемое: однородной (однослойной) - по формуле (3), многослойной - в соответствии с пп.5.11 и 5.13;

 - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции, Вт/(м·°С), принимаемый по таблице 9.
Таблица 9 - Коэффициент теплоотдачи наружной поверхности ограждающей конструкции

Наружная поверхность ограждающих конструкций

Коэффициент теплоотдачи для зимних условий , Вт/(м·°С)

1

2

1. Наружных стен, покрытий, перекрытий над проездами и над холодными (без ограждающих стенок) подпольями в северной строительно-климатической зоне

23

2. Перекрытий над холодными подвалами, сообщающимися с наружным воздухом, перекрытий над холодными (с ограждающими стенками) подпольями и холодными этажами в северной строительно-климатической зоне

17

3. Перекрытий чердачных и над неотапливаемыми подвалами со световыми проемами в стенах, а также наружных стен с воздушной прослойкой, вентилируемой наружным воздухом

12

4. Перекрытий над неотапливаемыми подвалами без световых проемов в стенах, расположенных выше уровня земли, и над неотапливаемыми техническими подпольями, расположенными ниже уровня земли

6



При определении  слои конструкции, расположенные за воздушной прослойкой, вентилируемой наружным воздухом, не учитываются.

5.13 Термическое сопротивление , м·°С/Вт, ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев:

 ,                                        (5)

где , , ...,  - термические сопротивления отдельных слоев ограждающей конструкции, м·°С/Вт, определяемые по формуле (3);

 - термическое сопротивление замкнутой воздушной прослойки, принимаемое по таблицам 10.1 и 10.2.
Таблица 10.1 - Термическое сопротивление замкнутых воздушных прослоек

Толщина воздушной прослойки, м

Термическое сопротивление замкнутой воздушной прослойки , м·°С/Вт

горизонтальной при потоке теплоты снизу вверх и вертикальной

горизонтальной при потоке теплоты сверху вниз

при температуре воздуха в прослойке



положительной

отрицательной

положительной

отрицательной

1

2

3

4

5

0,01

0,13

0,15

0,14

0,15

0,02

0,14

0,15

0,15

0,19

0,03

0,14

0,16

0,16

0,21

0,05

0,14

0,17

0,17

0,22

0,1

0,15

0,18

0,18

0,23

0,15

0,15

0,18

0,19

0,24

0,2-0,3

0,15

0,19

0,19

0,24

Примечание:
При оклейке одной или обеих поверхностей воздушной прослойки алюминиевой фольгой термическое сопротивление следует увеличивать в 2 раза.



Таблица 10.2 - Термическое сопротивление замкнутых воздушных прослоек (ограниченных размеров) в керамических камнях и кирпичах, расположенных перпендикулярно направлению теплового потока

Толщина воздушной прослойки, м

, м·°С/Вт, при средней температуре воздуха в прослойке, °С

12,5

0,0

-40

0,006

0,12

0,14

0,19

0,01

0,14

0,16

0,22

0,02

0,16

0,18

0,26

0,03

0,17

0,19

0,27



5.14 Приведенное термическое сопротивление  , м·°С/Вт, неоднородной ограждающей конструкции (многослойной каменной стены облегченной кладки с теплоизоляционным слоем и т.п.) определяется следующим образом:

а) плоскостями, параллельными направлению теплового потока, ограждающая конструкция (или часть ее) условно разрезается на участки, из которых одни участки могут быть однородными (однослойными) - из одного материала, а другие неоднородными - из слоев различных материалов, и термическое сопротивление ограждающей конструкции , м·°С/Вт, определяется по формуле

,                                                   (6)

где , , ...,  - площади отдельных участков конструкции (или части ее), м;

, , ...,  - термические сопротивления указанных отдельных участков конструкции, определяемые по формуле (3) для однородных участков и по формуле (5) для последовательно расположенных слоев;

б) плоскостями, перпендикулярными направлению теплового потока, ограждающая конструкция (или часть ее, принятая для определения ) условно разрезается на слои, из которых одни слои могут быть однородными - из одного материала, а другие неоднородными - из однослойных участков разных материалов. Термическое сопротивление однородных слоев определяется по формуле (3), неоднородных слоев - по формуле (6) и термическое сопротивление ограждающей конструкции  - как сумма термических сопротивлений отдельных однородных и неоднородных слоев - по формуле (5). Приведенное термическое сопротивление ограждающей конструкции следует определять по формуле

.                                                                 (7)

Если величина  превышает величину  более чем на 25% или ограждающая конструкция не является плоской (имеет выступы на поверхности), то приведенное термическое сопротивление  такой конструкции следует определять на основании расчета температурного поля следующим образом.

По результатам расчета температурного поля при  и  определяют средние температуры, °С, внутренней  и наружной  поверхностей ограждающей конструкции и вычисляют величину теплового потока , Вт/м, по формуле

,                              (8)

где , ,  - то же, что и в формуле (1);

 - то же, что и в формуле (4).

Приведенное термическое сопротивление конструкций определяется по формуле

.                                                          (9)

5.15 Приведенное сопротивление теплопередаче , м·°С/Вт, неоднородной ограждающей конструкции следует определять по формуле

,                                                                 (10)

где ,  - то же, что и в формуле (1);

 - то же, что и в формуле (8).

Допускается ориентировочное значение приведенного сопротивления теплопередаче  наружных ограждающих конструкций зданий принимать равным:

,                                                                 (11)

где  - сопротивление теплопередаче наружных ограждающих конструкций, условно определяемое по формулам (4) и (5) без учета теплопроводных включений, м·°С/Вт;

 - коэффициент теплотехнической однородности, принимаемый по таблице 8.

Значение коэффициента теплотехнической однородности  трехслойных панельных стен можно определять по таблицам приложения 5. Окончательное значение  наружного ограждения принимается после выполнения требований п.5.10.

5.16 Температуру внутренней поверхности , °С, ограждающей конструкции (без теплопроводного включения) следует определять по формуле

.                                                (12)

Температуру внутренней поверхности , °С, ограждающей конструкции (с теплопроводным включением) необходимо принимать на основании расчета температурного поля конструкции.

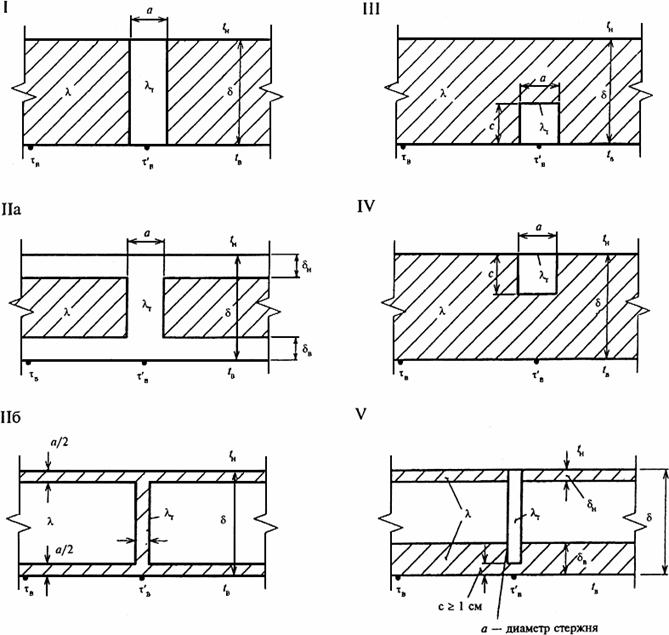

Схемы теплопроводных включений в ограждающих конструкциях приведены на рис.1.



Рисунок 1 Схемы теплопроводных включений в ограждающих конструкциях
