Таблица 5

----------------------------T----------T----------T----------T----------¬
¦Разность уровней звукового ¦    3     ¦От 4 до 5 ¦От 6 до 9 ¦  >= 10   ¦
¦       давления, дБ        ¦          ¦          ¦          ¦          ¦
+---------------------------+----------+----------+----------+----------+
¦Поправка на помехи, дБ     ¦    -3    ¦    -2    ¦    -1    ¦    0     ¦
L---------------------------+----------+----------+----------+-----------

3.4. Определение предельного снижения шума косвенным путем

3.4.1. Предельное снижение шума должно быть для всех измерительных полос частот выше как минимум на 10 дБ, чем снижение шума испытываемым глушителем. Если разность менее 10 дБ, но выше 5 дБ, то измеренное значение снижения шума глушителем уменьшают на 2 дБ. Для полос частот, в которых разность менее 5 дБ, снижение уровней шума глушителем не учитывают.

3.4.2. Предельное снижение шума определяют следующим образом:

1) монтируют испытываемый глушитель и устанавливают перед ним заслонку толщиной не менее 10 мм из древесностружечной плиты или листа сухой гипсовой штукатурки. Заслонка со стороны источника звука должна быть облицована звукопоглощающим материалом, имеющим реверберационный коэффициент звукопоглощения не менее 0,25 в измерительных полосах частот;
2) проводят измерение предельного снижения шума в последовательности, указанной в пп.3.2.1.2 или 3.2.2.2.

4. Измерения уровня звуковой мощности собственного шума глушителя

4.1. Метод измерения в реверберационной камере

4.1.1. Для измерения применяют испытательный стенд, схема которого приведена на черт.11.

4.1.2. Измерения проводят в следующей последовательности:

1) включают вентилятор и устанавливают требуемую скорость воздушного потока;
2) измеряют средний уровень звукового давления в измерительной полосе частот в последовательности, указанной в п.3.3.2;

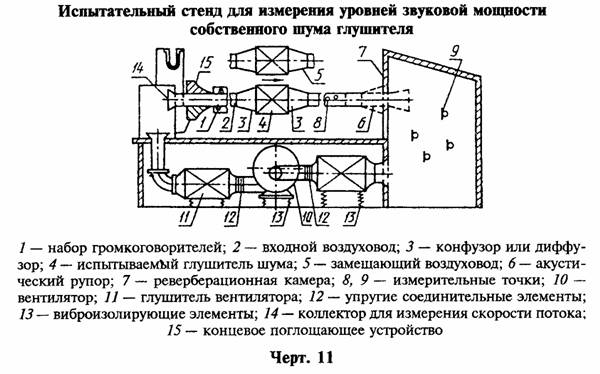

"Чертеж 11. Испытательный стенд для измерения уровней звуковой мощности собственного шума глушителя"

3) измеряют время реверберации в измерительной полосе частот по СТ СЭВ 1929;
4) определяют звукопоглощение реверберационной камеры по СТ СЭВ 1929;
5) при вычислениях учитывают поправку на помехи по табл.5.
4.1.3. Уровень звуковой мощности собственного шума глушителя (L_w), дБ, определяют по формуле

         _                      T           V                S лямбда

    L  = L - 10 lg тау - 10 lg --- + 10 lg ---- + 10 lg (1 + --------) -
     w    i                     T           V                   8V
                                 0           0
                  B
         - 10 lg ---- - 14,                                           (4)
                  B
                   0

     где
     _
     L     - средний уровень звукового давления в полосах частот, дБ;
      i
     тау   - коэффициент   передачи,    определяемый   в  соответствии  с
             приложением 1;
     Т     - время реверберации реверберационной камеры, с;
     Т  = 1 с;
      0
     V     - объем реверберационной камеры, м3;
     V  = 1 м3;
      0
     лямбда - длина    звуковой      волны,    соответствующая    средней
              геометрической частоте полосы частот, м;
     S      - общая   площадь   ограждающих поверхностей реверберационной
              камеры, включая пол, м2;
     В      - атмосферное давление, Па;
     B  = 10(5) Па.
      0

4.2. Метод измерения в реверберационной камере с образцовым источником звука

4.2.1. Для измерения применяют стенд согласно черт.11 , который должен иметь дополнительно образцовый источник звука согласно п.2.7.

4.2.2. Измерения проводят в следующей последовательности:

1) включают вентилятор и устанавливают требуемую скорость воздушного потока;
2) измеряют средний уровень звукового давления в измерительной полосе частот по п.3.3.2;
3) устанавливают образцовый источник звука на расстоянии 1 м от выпуска канала, а также на расстоянии не менее 1 м от стен камеры и измеряют средний уровень звукового давления в измерительной полосе частот.
4.2.3. Уровень звуковой мощности собственного шума глушителя (L_w), дБ, определяют по формуле

                       _    _

            L  = L   + L  - L    ,                                 (5)
             w    wR    m    mR
                    i    i     i

     где
     L    - паспортное   значение   уровня  звуковой мощности образцового
      wR    источника звука в полосе частот, дБ;
        i
     L    - средний  уровень    звукового  давления  в  полосе  частот  в
      m     реверберационной   камере   при  наличии потока воздуха через
       i    глушитель, дБ;
     L    - средний   уровень    звукового  давления  в  полосе частот  в
      mR    реверберационной   камере   при  работе образцового источника
        i   звука, дБ.

5. Измерения потерь давления в глушителе

5.1. Для измерения потерь давления в глушителях применяют испытательный стенд, схема которого приведена на черт.11.

Примеры испытательных стендов для измерения потерь давления в глушителях показаны на черт.4.
5.2. Измерения проводят в следующей последовательности:

1) определяют объемную скорость воздушного потока в измерительном воздуховоде по разности динамического давления Дельта P_дин (см. черт.4);
2) определяют температуру воздуха во всех точках измерения, причем колебания температуры не должны превышать +-0,5 °С;
3) измеряют значения статического давления в канале перед проверяемым глушителем Р_ст1 и за ним Р_ст2;
4) измеряют температуру воздуха, °С, перед проверяемым глушителем t_1, и за ним t_2.
5.3. Определение потерь давления проводят в следующей последовательности:

1) вычисляют плотность воздуха (ро), кг/м3, в канале до глушителя и за глушителем по формулам:

                       P   + P

                   -3   дин   ст1
     ро = 3,48 x 10  -------------,                                 (6)
       1               t + 273
                        1

                       P   + P

                   -3   дин   ст2
     ро = 3,48 x 10  -------------;                                 (7)
       2               t + 273
                        2

2) вычисляют динамическое давление (P_дин1) и (P_дин2), Па, в канале перед и за глушителем по формулам:

             ро

               1    Q   2
     P    = ---- (-----) ;                                          (8)
      дин1   2      S
                     1

             ро

               2    Q   2
     P    = ---- (-----) ;                                          (9)
      дин2   2      S
                     2

     где
     Q  - объемная скорость воздушного потока, м3/с;
     S  - площадь впускного отверстия глушителя, м2;
      1
     S  - площадь выпускного отверстия глушителя, м2;
      2

3) вычисляют средний коэффициент сопротивления глушителя (дзета_ср) на основе измерений не менее чем при разных значениях скорости воздушного потока по формуле

                      (P   - P   ) + (P    - P    )

            1    n      ст1   ст2      дин1   дин2
   дзета = --- сумма [-----------------------------];              (10)
            n   i=1              P
                                  дин1

4) вычисляют потери давления в глушителе (Дельта P_полн), Па, по формуле

          Дельта P    = дзета  х P    .                            (11)

                  полн       ср   дин1

6. Протокол испытания

Результаты измерений и расчетов должны быть занесены в протокол, содержащий следующие данные:
1) место проведения измерений;
2) дату проведения измерений;
3) тип проверяемого глушителя;
4) размеры проверяемого глушителя;
5) описание конструкции проверяемого глушителя;
6) методы измерения и описание испытательных стендов;
7) описание применяемой измерительной аппаратуры;
8) измеренные и средние значения уровней звукового давления;
9) рассчитанные значения статического снижения шума глушителем D_ст;
10) рассчитанные значения уровней звуковой мощности собственного шума глушителя L_w;
11) рассчитанные значения потерь давления Дельта P_полн;
12) наименование организации, проводящей измерения;
13) должности и фамилии лиц, выполняющих измерения;
14) максимальную температуру воздушного потока, проходящего через глушитель шума;
15) максимальную объемную скорость воздушного потока, проходящего через глушитель шума.

Приложение 1

Обязательное

Определение коэффициента отражения концевого поглощающего устройства

Коэффициент отражения r_a концевого поглощающего устройства вычисляют на основе измерения разности между максимальным и минимальным уровнями звукового давления Дельта L по формуле

                       Дельта L/20

                     10           - 1
                r = -----------------.                             (12)
                 a     Дельта L/20
                     10           + 1

Измерительный источник звука должен излучать звуковой сигнал чистого тона, поступающий со звукового генератора.
Аппаратура для измерения коэффициента отражения концевого поглощающего устройства состоит из микрофона, усилителя, узкополосного анализатора и самописца.
Измерения следует проводить на частотах 50, 63, 80, 100, 125, 160, 200, 250 Гц и т.д. до граничной частоты (f_гр), Гц, определяемой в зависимости от формы поперечного сечения канала по формулам:
для канала круглого сечения

                          c

                           0
              f  = 0,586 ----,                                     (13)
               гр         d

     где
     c  - скорость звука, м/с;
      0
     d  - диаметр воздуховода, м;

для канала прямоугольного сечения

                          c

                           0
              f  = 0,586 ----,                                     (14)
               гр         2d

где

     a - набольший размер поперечного сечения канала, м.

Перемещая микрофон вдоль оси воздуховода, находят значения максимальных L_макс и минимальных L_мин уровней звукового давления, регистрируемых на самописце.

Приложение 2

Справочное

Пояснения некоторых терминов, встречающихся в стандарте

------------------------T-----------------------------------------------¬
¦        Термин         ¦                   Пояснение                   ¦
+-----------------------+-----------------------------------------------+
¦1. Глушитель шума      ¦Устройство,  предназначенное   для   уменьшения¦

¦                       ¦уровня  звуковой  мощности,     передаваемой по¦
¦                       ¦воздуховоду,  служащему   для   транспортировки¦
¦                       ¦воздуха  или   другого   газа   и   являющегося¦
¦                       ¦элементом этого воздуховода                    ¦
¦                       ¦                                               ¦
¦2.    Снижение     шума¦Разность уровней звуковой  мощности  на  выходе¦

¦глушителем D           ¦измерительной  системы  до  и  после  установки¦
¦                       ¦глушителя                                      ¦
¦                       ¦                                               ¦
¦3. Статическое снижение¦Разность уровней звуковой  мощности  на  выходе¦

¦шума глушителем D_ст   ¦измерительной  системы  до  и  после  установки¦
¦                       ¦глушителя при скорости воздушного потока  v<=15¦
¦                       ¦м/с                                            ¦
¦                       ¦                                               ¦
¦4.   Входной   патрубок¦Устройство   для   присоединения   воздуховода,¦

¦глушителя шума         ¦находящееся со стороны источника шума          ¦
¦                       ¦                                               ¦
¦5.  Выходной   патрубок¦Устройство  для  присоединения   воздуховода со¦

¦глушителя              ¦стороны, противоположной источнику шума        ¦
¦                       ¦                                               ¦
¦6.   Входная    площадь¦Площадь поперечного сечения  входного  патрубка¦

¦глушителя              ¦глушителя                                      ¦
¦                       ¦                                               ¦
¦7.   Выходная   площадь¦Площадь поперечного сечения выходного  патрубка¦

¦глушителя              ¦глушителя                                      ¦
¦                       ¦                                               ¦
¦8.  Потери   давления в¦Разность между средними значениями давлений  во¦

¦глушителе              ¦входном и выходном измерительных воздуховодах  ¦
¦                       ¦                                               ¦
¦9.   Собственный    шум¦Уровень звуковой мощности  шума,  генерируемого¦

¦глушителя              ¦воздушным потоком  при  прохождении  его  через¦
¦                       ¦глушитель                                      ¦
¦                       ¦                                               ¦
¦10. Предельное снижение¦Максимальное  снижение  шума,   которое   можно¦

¦шума                   ¦измерить на данной испытательной установке  без¦
¦                       ¦потока  воздуха.  Эта   величина   определяется¦
¦                       ¦косвенной   передачей   шума       вдоль стенок¦
¦                       ¦воздуховодов                                   ¦
¦                       ¦                                               ¦
¦11.       Измерительный¦Воздуховод, состоящий из входного  воздуховода,¦

¦воздуховод             ¦проверяемого    глушителя    или    замещающего¦
¦                       ¦воздуховода,    выходного         воздуховода и¦
¦                       ¦соединительных элементов                       ¦
¦                       ¦                                               ¦
¦12.          Замещающий¦Воздуховод,  монтируемый  вместо  испытываемого¦

¦воздуховод             ¦глушителя                                      ¦
¦                       ¦                                               ¦
¦13.         Коэффициент¦Отношение   амплитуды   отраженного   звукового¦

¦отражения              ¦давления к амплитуде давления  звуковой  волны,¦
¦                       ¦падающей на отражающий элемент                 ¦
¦                       ¦                                               ¦
¦14.         Коэффициент¦Отношение прошедшей в  реверберационную  камеру¦

¦передачи  акустического¦звуковой мощности к падающей звуковой мощности.¦
¦рупора                 ¦                                               ¦
¦                       ¦                                               ¦
¦                       ¦Примечание. Коэффициенты передачи  и  отражения¦
¦                       ¦связаны уравнением t = 1 - r(2)_a.             ¦
¦                       ¦                                               ¦
¦15.      Характеристика¦Зависимость снижения шума глушителем от средних¦

¦снижения шума          ¦геометрических частот измеряемых полос         ¦
L-----------------------+------------------------------------------------











Страницы: 1 | 2
