ВНИМАНИЕ!

Доводим до сведения всех заинтересованных лиц, что в настоящее время группа компаний ТЕХНОСОНУС (ООО «Корда-Волга» г. Владимир, ООО «НПО «КОРДА» г. Москва и некоторые другие) распространяет через сеть интернет не соответствующие действительности сведения, касающиеся компании ООО «РУС «КОРДА» и производимого материала «ТермоЗвукоИзол».


Можем официально заявить, что ООО «РУС «КОРДА», а ранее ООО «НПТО «КОРДА» производят и реализуют Теплоизоляционный и Звукоизоляционный Материал «ТермоЗвукоИзол» с 1998 года по настоящее время на законных основаниях.


В качестве основы производства используется патент № 2077368 на изобретение «Термозвукоизоляционный и фильтрующий материал «Термозвукоизол» (приоритет с 1996 года) и Технические Условия 36.12.22-71-95 «Материал теплозвукоизоляционный Термозвукоизол».


За прошедшие с 1998 года время материал ТермоЗвукоИзол претерпевал разнообразные изменения и в размерах, и в материалах, и в технологии производства. Но никогда производство «ТермоЗвукоИзола» не прерывалось.


В 2006-2007 году были введены в действие Т(ехнические)У(словия) на производство материала «ТермоЗвукоИзол» 5763-001-18697935-2007. Те, кто хоть чуть-чуть разбирается в производственных вопросах, должен понимать, что организация, которая выпускает материал с 1996 года, выпускает изменения Технических Условий на производство материала в 2006-2007 гг, как минимум НИЧЕГО не нарушает в плане приоритета (первоочередности ) производства.


Поэтому ООО «РУС «КОРДА» продолжает производство и реализацию материала «ТермоЗвукоИзол» и приглашает ВСЕХ заинтересованных в современном (несмотря на 20-летнюю историю производства) недорогом и эффективном материале «ТермоЗвукоИзол» к сотрудничеству.


Андрей Борисович Бутузов
Генеральный директор ООО «РУС «КОРДА»
08.08.2013

Звукоизоляция пола

Рекомендации по монтажу «ТермоЗвукоИзола»® при проектировании пола с основанием в виде монолитной плавающей стяжки:

Если стоит задача сделать шумопоглощающий пол по железобетонному перекрытию, идеальным решением является устройство плавающей цементно-песчаной стяжки (далее «стяжка») в качестве основания для чистого пола. При этом для придания полу шумопоглощающих свойств и предотвращения адгезии стяжки к железобетонному перекрытию, стяжку отделяют от железобетонного перекрытия упругой прокладкой. Предлагается технология устройства плавающей стяжки с двумя вариантми эффективной упругой прокладки.

Вариант 1. (рис.1)

1. Один-два слоя материала «ТермоЗвукоИзол®» (сокращённо «ТЗИ») толщиной 14 мм каждый являются великолепной прокладкой, отвечающей всем необходимым физическим требованиям. Слои из материала  «ТермоЗвукоИзол®» укладывают во взаимно перпенди-кулярных направлениях по всей площади железобетонного перекры-тия, предварительно высушенного и тщательно очищенного от мусора, с напуском на стены и перегородки на высоту на 10 ммвыше уровня чистого пола.
2. Далее устраивают плаваю-щую цементно-песчаную стяжку.

Технология устройства стяжки

Цементно-песчаный раствор, используемый для устройства плавающей стяжки, должен быть приготовлен таким образом, чтобы при сжимании его в руке он не выделял ни капли воды, сохраняя при этом пластичность.
Раствор укладывается непосредственно на  материал «ТермоЗвукоИзол®» двумя слоями.
Первый слой толщиной примерно 20 мм укладывается без тщательного разравнивания. На него до начала схватывания укладывается армирующая металлическая или базальтовая сетка с ячейкой 25х25 мм или 50х50 мм, которая накрывается вторым слоем цементно-песчаного раствора, толщиной 30?40 мм, который тщательно разравнивается и затирается.
Общая толщина плавающей стяжки должна быть 50?60 мм, а поверхностная плотность не менее           80 кг/м2. Такая технология устройства стяжки обеспечивает расположение армирующей сетки в толще стяжки, что является обязательным условием для нормальной работы армирующего слоя. В связи с тем, что второй слой стяжки укладывается на первый слой до момента его твердения, обеспечивается надёжная адгезия первого и второго слоёв стяжки.
Примечания.

  1. В связи с тем, что оболочка материала «ТермоЗвукоИзол®», выполненная из нетканого полипро-пилена и обладающая водоотталкивающими свойствами, полностью предотвращает проникновение цементного раствора в структуру материала «ТермоЗвукоИзол®», необходимость укрытия материала «ТермоЗвукоИзол®» полиэтиленовой пленкой или другим аналогичным материалом отсутствует. Более того, практика показала, что наличие полиэтиленовой плёнки неизбежно ведёт к повышенной трещиноватости стяжки.
  2. Для повышения прочности стяжки и устойчивости её к образованию трещин рекомендуется добавлять в раствор полипропиленовую или базальтовую фибру из расчёта 800?1000 грамм на 1 м3 цементно-песчаного раствора.
  1. При проведении любых работ по шумоизоляции и шумопоглощению необходимо, чтобы шумоизоля-ционные материалы перекрывали стыки примыкающих конструкций (пол-стена, стена-стена, стена-потолок).
  2. Желательно соблюдать основной принцип: шумоизоляция наиболее эффективна при устройстве ее со стороны источника шума.

Такой пол обладает хорошей шумо- и виброизолирующей способностью от ударного шума.
Индекс снижения ударного шума составляет 29 дБ.

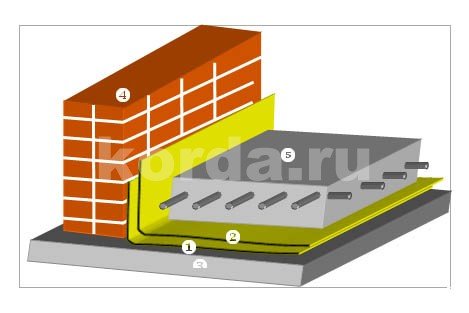

1 – первый слой материала «ТермоЗвукоИзол®» толщиной 14 мм.
2 – второй слой материала «ТермоЗвукоИзол®» толщиной 14 мм (второй слой укладывается для усиления эффекта).
3 – железобетонное перекрытие.
4 – стена, перегородка.
5 – армированная плавающая стяжка, как основание чистого пола


Частотные характеристики снижения приведенного уровня ударного шума плавающей стяжкой с поверхностной плотностью 80 кг/м2, уложенной по слою звукоизоляционного материала «ТермоЗвукоИзол» (ТЗИ) толщиной 14 мм

Объект измерений

Снижение приведенного уровня ударного
шума Lnw, дБ стяжкой, уложенной по слою «ТермоЗвукоИзола»

А

Приме-
чание

Среднегеометрические частоты
1/3 октавных полос

125

250

500

1000

2000

3200

«ТермоЗвукоИзол»
(ТЗИ) (толщ.14мм)

9,0

23,8

29,4

34,5

37,3

38,5

29

Бетонная
Стяжка,
объемная
плотность
80 кг/кв.м

Индекс приведенного уровня ударного шума Lnw, дБ

29 дБ

Измерения выполнены технически компетентной и независимой испытательной лабораторией акустики ТТЦ (телевизионно-технического центра).

Заключение:
Индекс улучшения изоляции ударного шума плавающей стяжкой, уложенной по изоляционному слою из материала «ТермоЗвукоИзол» (ТЗИ) толщиной 14 мм при толщине стяжки 50-60 мм и поверхностной плотности около 80 кг/кв.м. составляет 29 дБ.
Испытанные образцы звукоизоляционного материала «ТермоЗвукоИзол» по своим акустическим показателям соответствуют требованиям СНиП 23-03-2003 «Защита от шума» и рекомендованы к применению в качестве звукоизоляции в строительных конструкциях при устройстве плавающих полов в помещениях жилых и общественных зданий всех категорий А, Б и В.

Вариант 2.

1. Упругая прокладка, состоящая из одного слоя базальтового картона «БАЗАЛЬТИН®» толщиной 10 мм и одного слоя из материала «ТермоЗвукоИзол®» толщиной 14 мм, отвечает самым высоким физическим требованиям.
Слой базальтового картона «БАЗАЛЬТИН®» укладывают внахлест на железобетонное перекрытие, предвари-тельно высушенное и тщательно очищен-ное от мусора.
Поверх него укладывают слой из материала  «ТермоЗвукоИзол®» с напуском на стены и перегородки на высоту на 10 ммвыше уровня чистого пола.

2. Далее устраивается плавающая стяжка по технологии, описанной в Варинте 1

Индекс снижения ударного шума составляет 46.5 дБ.

Важные особенности:
Такой пол, на звукоизоляционном слое, не должен иметь жестких связей (звуковых мостиков) с несущей частью перекрытия, стенами и другими конструкциями здания, т.е. должен быть «плавающим».

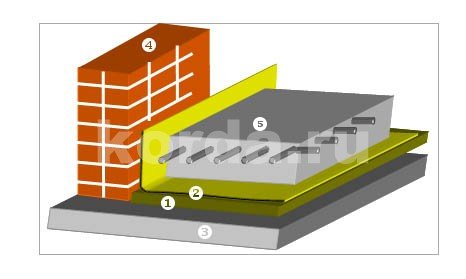

1 – Межкомнатная перегородка;
2 – Плита перекрытия;
3 – Базальтовый картон Базальтин®  (толщ. 10 мм);
4 – ТермоЗвукоИзол® толщ. 14мм;
5 – Основание пола – армированная стяжка;


Частотные характеристики снижения приведенного уровня ударного шума
плавающей стяжкой с поверхностной плотностью 80 кг/м2, уложенной
по слою базальтового картона «БАЗАЛЬТИН®» толщиной 10 мм  и слою из материала «ТермоЗвукоИзол» (ТЗИ) толщиной 14 мм

Объект измерений

Виброизолирующая способность, дБ



А

Приме-
чание

В октавных полосах частот, Гц

63

125

250

500

1000

2000

4000

8000

«ТермоЗвукоИзол» (ТЗИ) (толщ.14мм) + базальтовый
     картон (толщ.10 мм)

40

42

44

42

40

41

46

52



43

Бетонная
стяжка,
объемная
плотность 80 кг/кв.м

Индекс приведенного уровня
ударного шума Lnw, дБ

46,5 дБ

Измерения выполнены технически компетентной и независимой испытательной лабораторией акустики ТТЦ (телевизионно-технического центра).

Заключение:
Проведенные лабораторией акустики ТТЦ (телевизионно-технического центра) измерения виброизолирующей способности ударного шума многослойной конструкции показали, что виброизолирующая стяжка толщиной 80 мм с виброизолирующей прокладкой из слоя «ТермоИзвукоИзола»®  (толщ. 14 мм) и базальтового картона (толщ. 10 мм) обеспечивает индекс снижения уровня ударного шума – 46,5 дБ.
             Такой показатель индекса улучшения изоляции ударного шума позволяет рекомендовать применение комбинации данных материалов в строительстве, при устройстве «плавающих полов»,  в конструкциях  межэтажных  перекрытий  для жилых и общественных зданий всех категорий.

Рекомендации по монтажу материала «ТермоЗвукоИзол®»
при проектировании «плавающего» пола по деревянным перекрытиям (вариант):

Принцип устройства "плавающего" пола состоит в том, что половое покрытие нигде не должно соприкасаться с жесткими конструкциями дома. Особенное внимание следует уделить устройству звукоизоляции между полом и стенами комнаты. Для того, чтобы исключить прямой путь для передачи звука из верхнего помещения в нижнее, не допускается контакт досок пола со стенами и непосредственно с балками пола. Для выполнения этих условий поступают следующим образом.
После снятия с балок плинтусов и досок старого пола, на всю длину этих балок под прямым к ним углом укладываются в один слой маты ТЗИ впритык друг к другу, но без натяжки - с небольшим "провисом" (2-3 см) между балками – (см. рис. 3а)

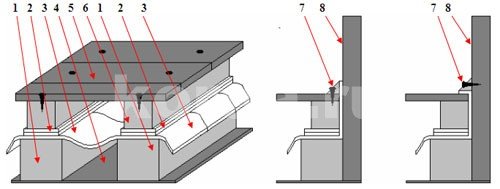

Рис. 3.                а                                                                           б                                          в

1 – Балки, 2 – Лента из материала «ТермоЗвукоИзол®», 3 – маты из материал «ТермоЗвукоИзол®»,                       4 – Подшивной потолок (условная конструкция),  5 – Чёрный пол, 6 – Лаги,
7 – Плинтус, 8 - Стены

Края материала «ТермоЗвукоИзол®» заводят на стены на высоту плинтусов (Рис. 3б).
Поверх матов строго вдоль балок на всю их длину укладывают ленту из материала «ТермоЗвукоИзол®» в два-три слоя (Рис. 3а). Это делается, во-первых, для уменьшения затрат на материал «ТермоЗвукоИзол®», во-вторых, – для обеспечения достаточной толщины виброизолирующего звукопоглощающего слоя (28?42 мм без учёта уменьшения толщины при деформации) на балках, принимающих на себя основную шумовую нагрузку.
По лентам из материала «ТермоЗвукоИзол®» вдоль балок свободно укладывают лаги сечением 80х80 мм, к которым шурупами или гвоздями крепят чёрный пол из шпунтованных половых досок толщиной 32?37 мм, или мебельных ДСП толщиной 18?22 мм, или фанеры толщиной не менее 20 мм. При этом необходимо использовать гвозди, обеспечивающие надёжное крепление чёрного пола к лагам, но не проходящие насквозь через лагу до балок (Рис. 3а). Временно, для удобства монтажа, лаги можно зафиксировать на балках гвоздями, которые по мере настилки чёрного пола должны быть обязательно удалены.
Завершающим и очень важным этапом является правильное устройство плинтусов. При этом нельзя допустить контакта досок пола через плинтуса и стены непосредственно с балками пола.
Обычно это задача решается следующим образом (два наиболее распространённых и простых варианта):

1й вариант (Рис. 3в) – края материала «ТермоЗвукоИзол®», поднятые на стены, загибают на половые доски. На них поверх изоляции устанавливают плинтуса и закрепляют гвоздями к стене. Недостатком этого варианта является необходимость тщательной герметичной заделки промежутка между плинтусом и полом. В противном случае "уборка пола", особенно влажная, становится весьма затруднительной задачей. Кроме того, крепление плинтусов к стене может также оказаться не легкой задачей, т.к. зависит от материала, из которого эта стена сделана (например, из гипсокартона).

2й вариант (Рис. 3б) - края материала «ТермоЗвукоИзол®» оставляют поднятыми на стены. Плинтуса прижимают к изоляции и прибивают гвоздями непосредственно к полу. Этот метод лишен указанных выше недостатков. Единственной задачей остается заделка узкого промежутка между стеной и плинтусом, которую легко решить в зависимости от отделочного материала стены.

"Плавающий" пол из досок или ДСП можно устроить непосредственно по железобетонному перекрытию. Для этого на очищенное от мусора и сухое железобетонное перекрытие укладывают 1-2 слоя  из материала «ТермоЗвукоИзол®». Затем под каждую лагу ? ленту из материала «ТермоЗвукоИзол®» в два слоя. Поле этого, на ленты из материала «ТермоЗвукоИзол®» свободно укладывают лаги, которые между собой связывают чёрным полом из шпунтованных досок, ДСП или фанеры. При этом укладка дополнитель-ного слоя звукоизоляционного материала (с "провисом") не требуется.

Производитель ООО «Корда» тел. (495) 221-59-19 (многокан.)
