ОГНЕЗАЩИТА И УТЕПЛЕНИЕ ПЛОСКИХ КРОВЕЛЬ ИЗ ПРОФЛИСТА




ЕТ ДРЕВО - Уникальная система для проектирования и монтажа неэксплуатируемых кровель, впервые в России сертифицирована для основания из профиля стального листового гнутого с высотой профиля 75 мм.



Описание

Уникальная система для проектирования и монтажа неэксплуатируемых кровель, впервые в России сертифицирована для основания из профиля стального листового гнутого с высотой профиля 75 мм.

Система обеспечивает предел огнестойкости не менее 30 минут, класс пожарной опасности конструкции К0 при продолжительности огневого воздействия не менее 30 минут.

RE 30 по ГОСТ 30247.1-94

К0(30) по ГОСТ 30403-2012



Описание

Уникальные свойства

  • Надежность и долговечность
  • Экологическая чистота, радиационная безопасность
  • Технологичность монтажа, "чистота" процесса
  • Доступность контроля при монтаже и эксплуатации
  • Ремонтопригодность
  • Минимальные толщина покрытия и нагрузка на конструкцию
  • Дополнительная тепло- звукоизоляция, шумопоглощение
  • Виброустойчивость, влагостойкость
  • Возможность последующей облицовки негорючими материалами огнезащитного слоя
  • Эстетичность и законченность внешнего вида

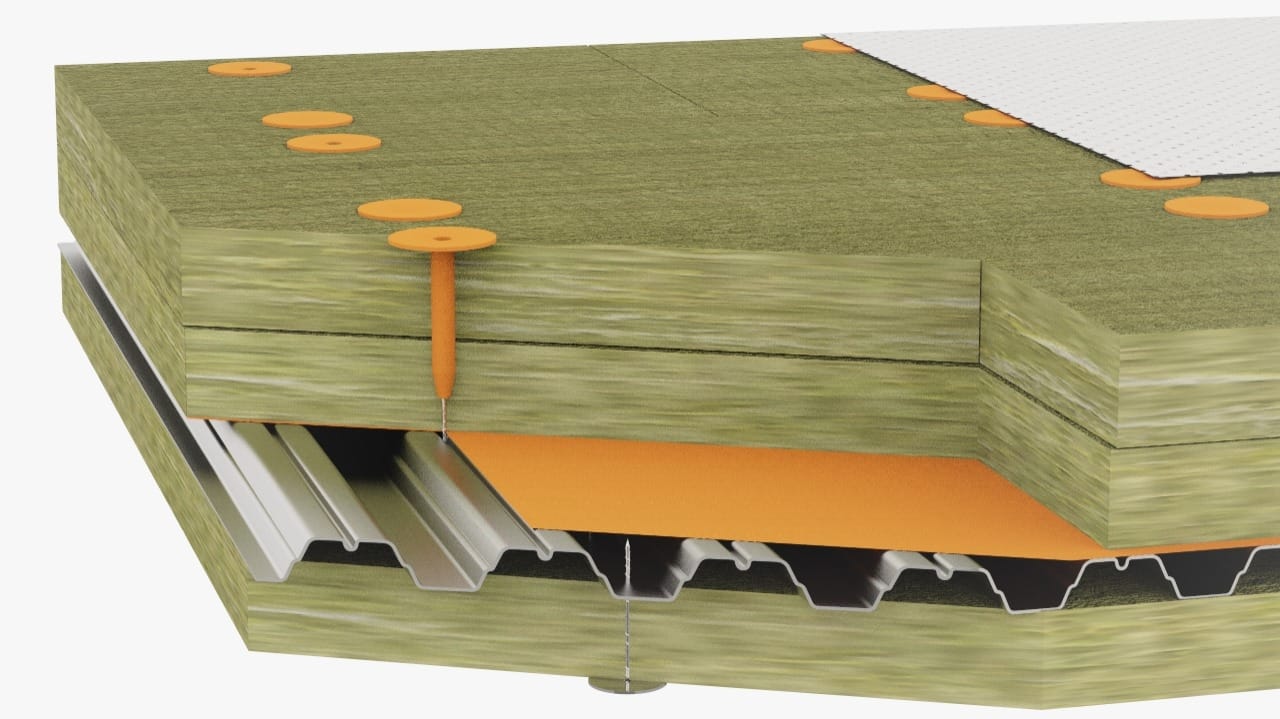

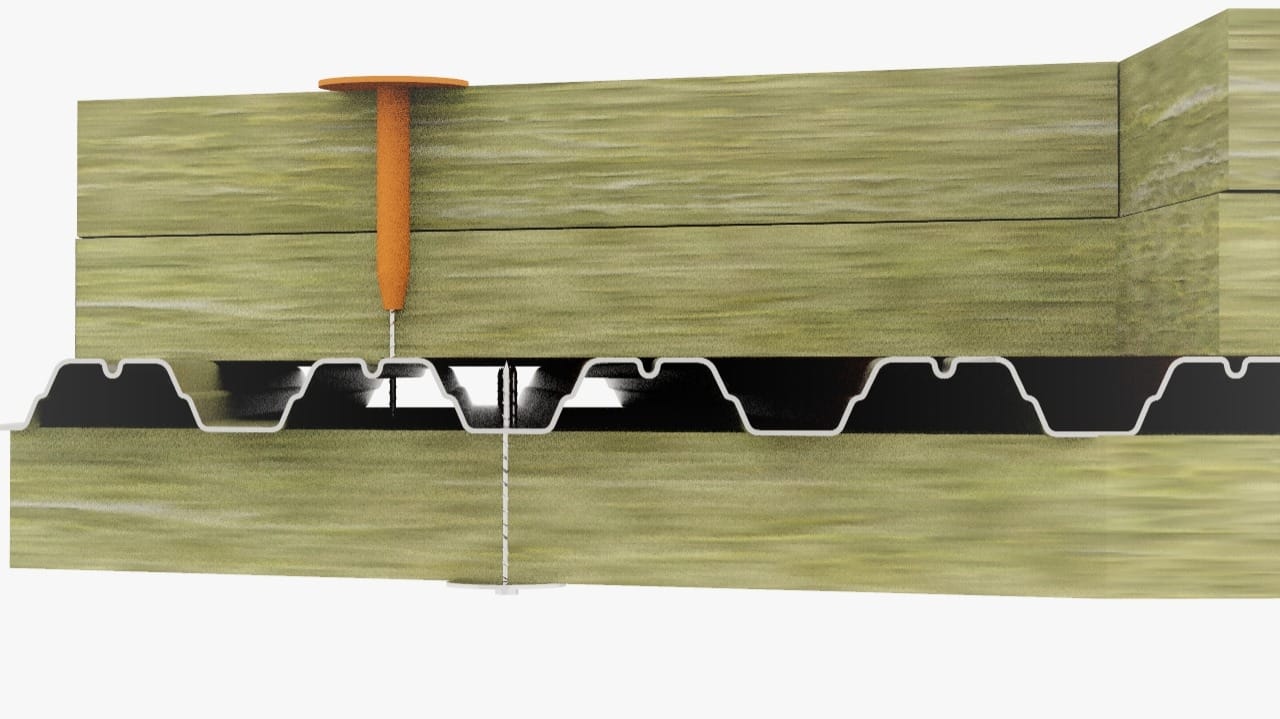

Компоненты системы

Основание: профиль стальной листовой гнутый с гофрами высотой не менее 75мм.

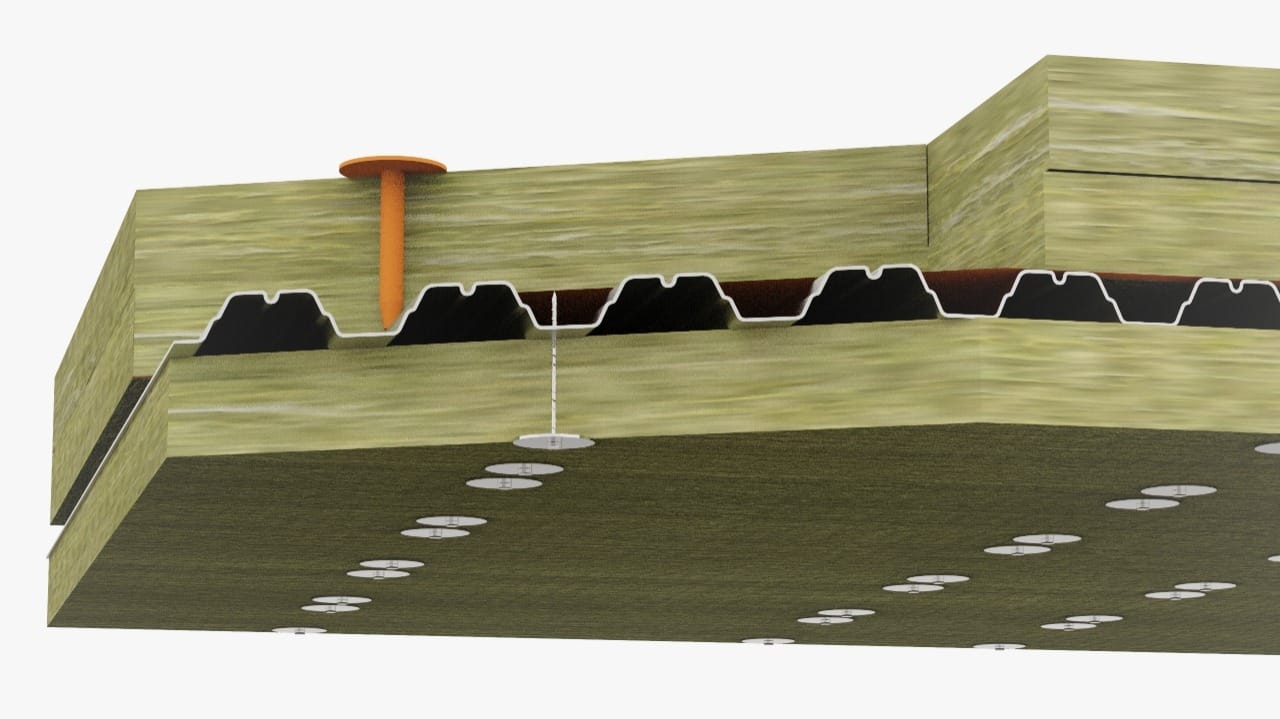

Подшивка снизу:

  • Плита минераловатная огнезащитная теплоизоляционная EURO-ЛИТ плотностью 150 кг/мтолщиной 40мм.
  • Крепёж: саморезы сверлоконечные L=60мм. и шайбы прижимные стальные рондоль

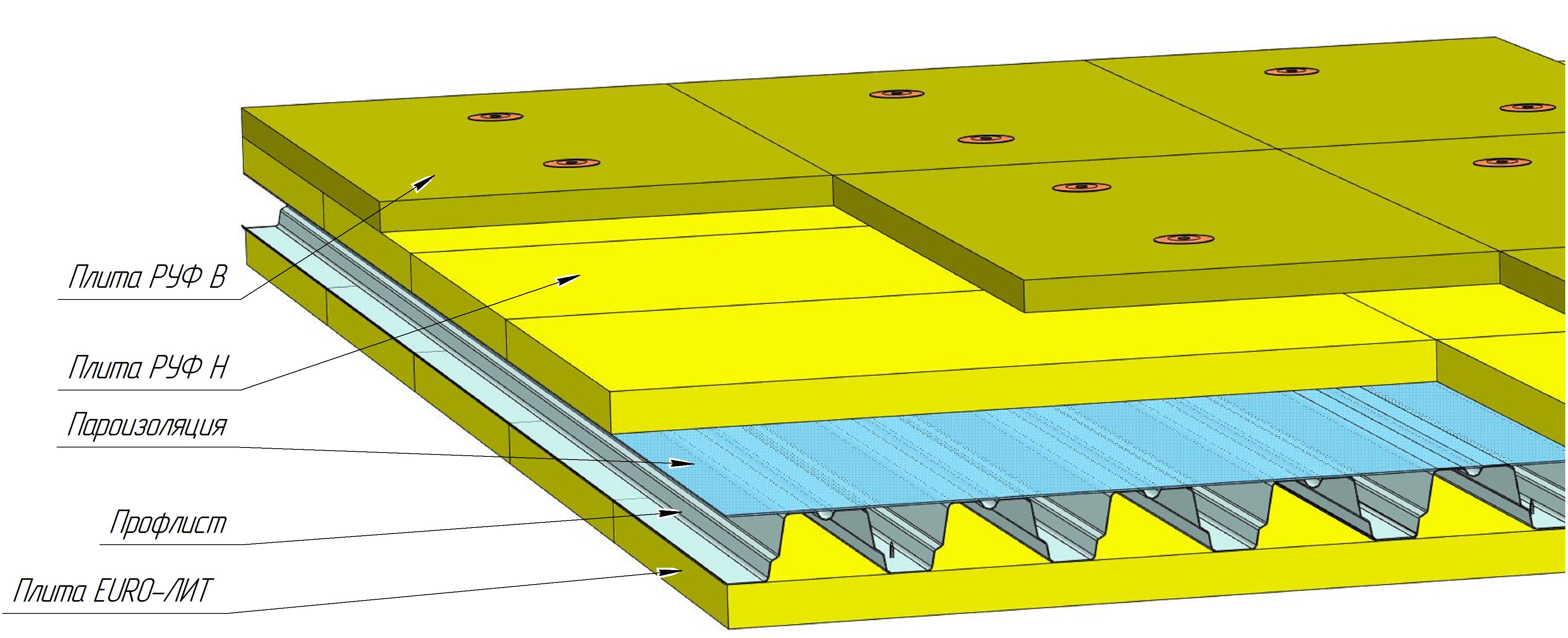

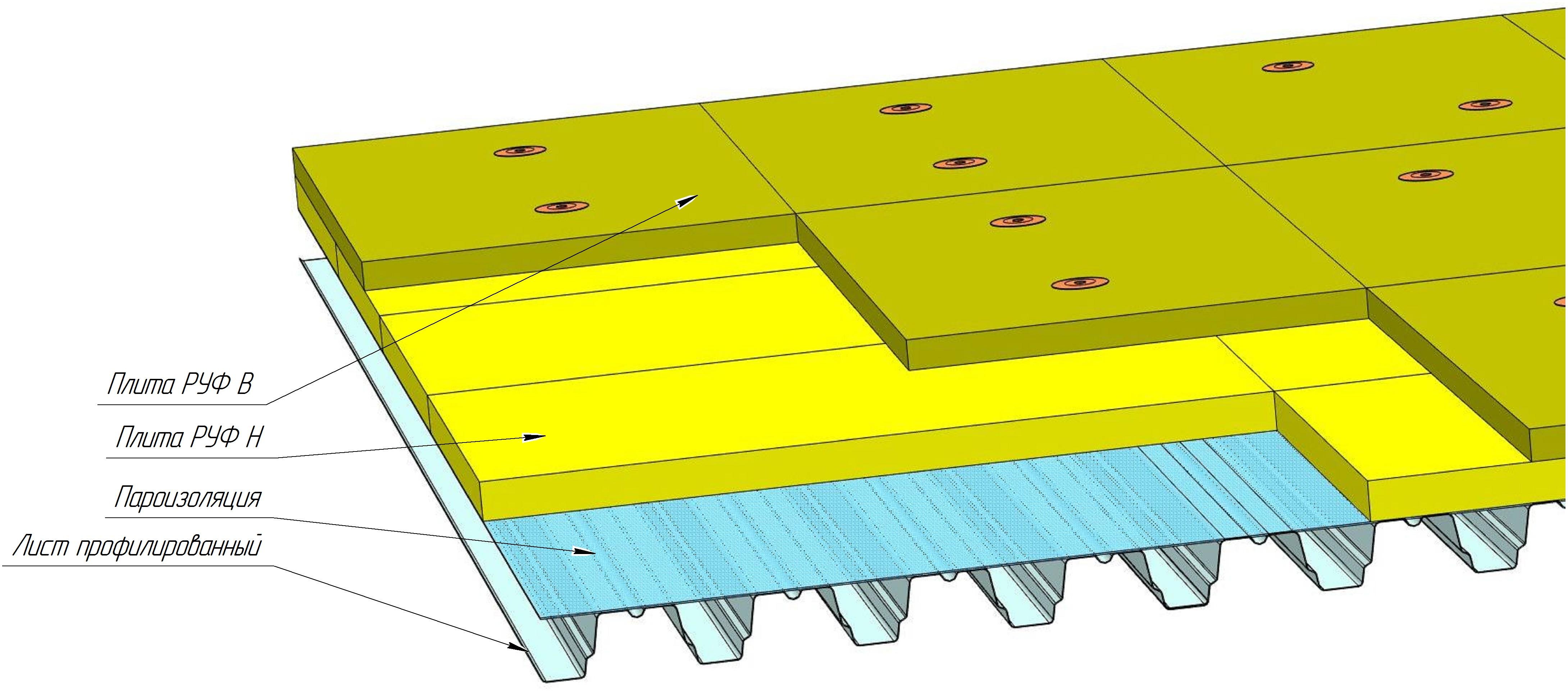

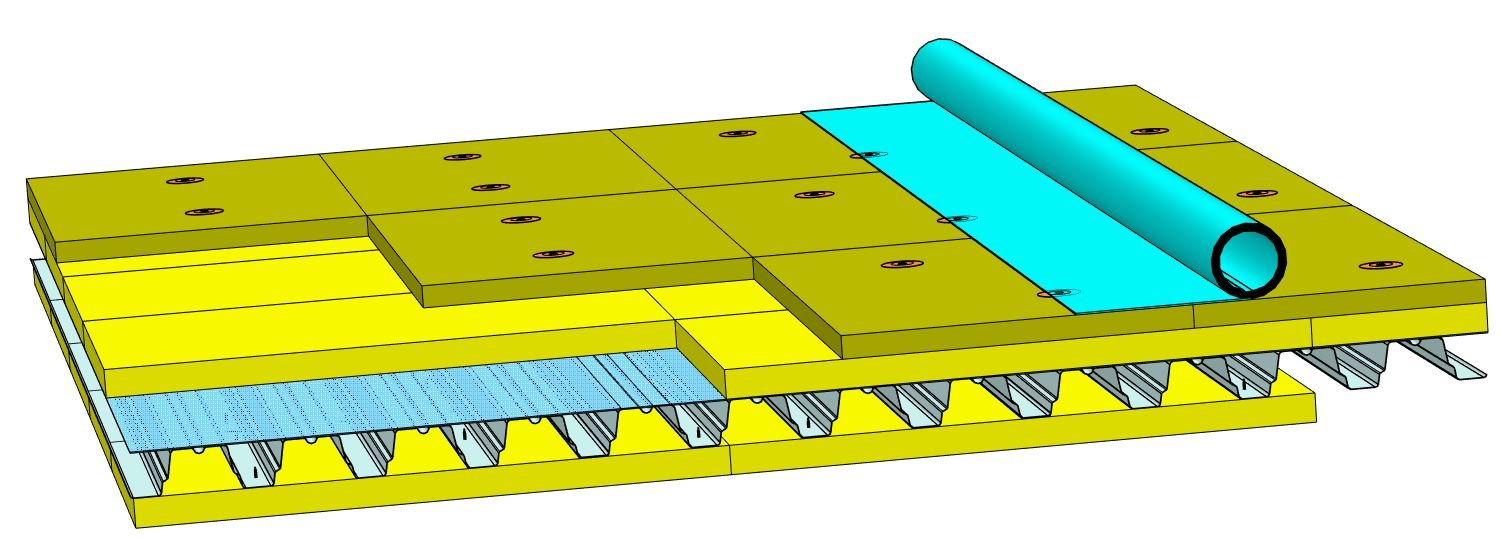

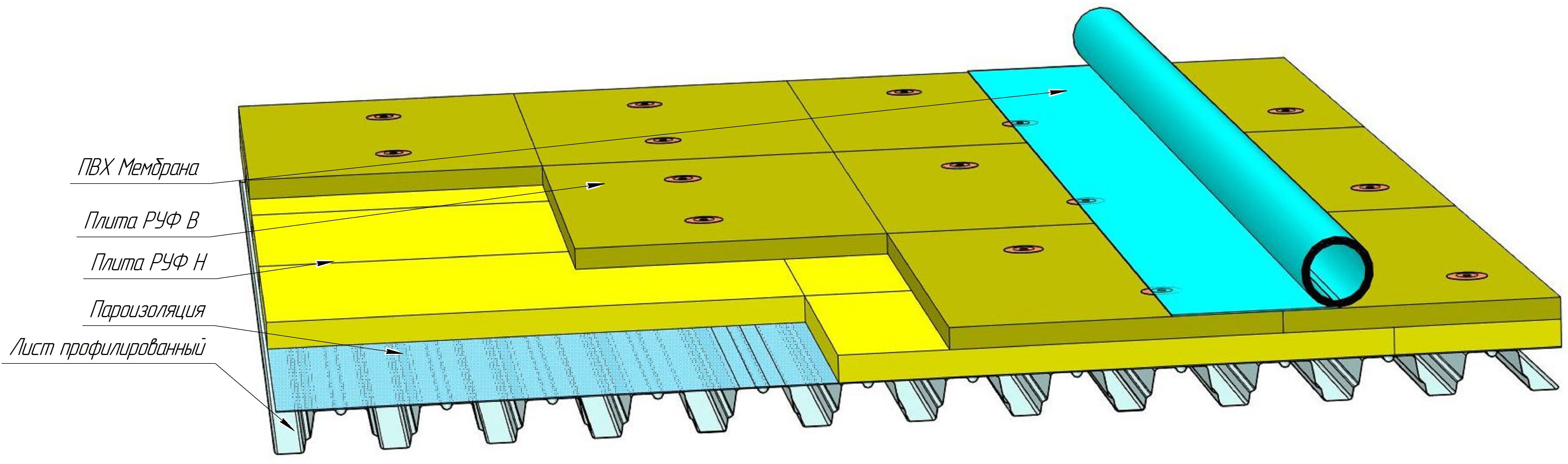

Верхние слои (снизу вверх):

  • Пароизоляция
  • Плита минераловатная тепло- и звукоизоляционная или плита минераловатная тепло- и звукоизоляционная EURO-РУФ Н толщиной не менее 50 мм.
  • Плита минераловатная тепло- и звукоизоляционная или плита минераловатная тепло- и звукоизоляционная EURO-РУФ В толщиной не менее 40 мм.
  • ПВХ Мембрана различных производителей.
  • Крепёж Дюбель телескопический и саморез сверлоконечный.

Условия эксплуатации

  • При температуре от - 60˚С
  • При влажности до 90%

Срок эксплуатации

Применение

Назначение и область применения.

  • Распространяется на несущие, самонесущие и ограждающие деревянные конструкции с применением комплексного огнезащитного покрытия «ЕТ ДРЕВО» (далее – «система»).
    Система, предназначена для понижения класса пожарной опасности деревянных конструкций до К0, поднятия огнестойкости до 45 минут, а также дополнительно обеспечивает тепло- и звукоизоляцию.
    Фактический класс пожарной опасности конструкции определяется путём проведения огневых испытаний в соответствии с ГОСТ 30403-2012.

Требования к деревянным конструкциям

  • До монтажа системы, на деревянных конструкциях должны быть произведены работы по защите их от увлажнения, биоповреждения, в соответствии с требованиями СП 64.13330.2017 на деревянные конструкции, защите от коррозии (для конструкций, эксплуатируемых в условиях агрессивных сред) в соответствии с нормами по проектированию строительных конструкций с защитой от коррозии СП 28.13330.2017 и проектной документацией.
    Допускается монтаж системы на деревянные конструкции, обработанные огнезащитными пропиточными составами, нанесенными на предприятиях-изготовителях.
    Перед применением необходимо в обязательном порядке проверить поверхность на совместимость с клеящим составом на



Область применения

  • МБОР для утепления и огнезащиты частного дома
  • МБОР для частного строительства

Характеристики

Характеристики плиты минераловатной огнезащитной теплоизоляционной EURO-ЛИТ ТУ 5762-011-08621635-2009:

  • Плотность: 150±10кг/м3
  • Толщина: 40±2мм.
  • Габаритные размеры: 1000/1200±3 × 600±3 мм.

Характеристики крепежа плит EURO-ЛИТ:

  • Саморезы сверлоконечные DIN 7504 К 4,8х60 либо аналоги
  • Шайбы прижимные стальные рондоль D 50 отв. 6 либо аналоги

Характеристики пароизоляции:

  • Пленка полиэтиленовая ГОСТ 10354-82 либо аналоги.

Характеристики плиты минераловатной теплоизоляционной EURO-РУФ Н ТУ 23.99.19-10-08621635-2018:

  • Плотность*: 110±10кг/м3
  • Толщина*: 40÷200 мм.  (с шагом 10 мм.)
  • Габаритные размеры: 1000/1200±3 × 600±3 мм.

Характеристики плиты минераловатной тепло- и звукоизоляционной РУФ Н ТУ 23.99.19-022-08621635-2018:

  • Плотность*: 81÷132кг/м3
  • Толщина*: 40÷200 мм. (с шагом 10мм.)
  • Габаритные размеры: 1000/1200±3 × 600±3 мм.

Характеристики плиты минераловатной теплоизоляционной EURO-РУФ В ТУ 23.99.19-10-08621635-2018:

  • Плотность*: 180±12кг/м3
  • Толщина*: 30÷80 мм. (с шагом 10мм.)
  • Габаритные размеры: 1000/1200±3 × 600±3 мм.

Характеристики плиты минераловатной тепло- и звукоизоляционной РУФ В ТУ 23.99.19-022-08621635-2018:

  • Плотность*: 145÷185кг/м3
  • Толщина* 40÷100 мм. (с шагом 10мм.)
  • Габаритные размеры: 1000/1200±3 × 600±3 мм.

* Толщины и плотности плит подбираются исходя из теплотехнического расчёта.

Характеристики ПВХ Мембраны:

Толщина: 1,2÷2мм

Производители:

  • Технониколь
  • Пеноплекс
  • Icopal

Марки:

  • LOGICROOF
  • ECOPLAST
  • PLASTFOIL
  • MONARPLAN

Характеристики крепежа:

  • Дюбель телескопический D50/d5/L55÷285 либо аналоги
  • Саморезы сверлоконечные HTV-R 4,8×80÷200 либо аналоги

Применение

В климатических районах со снеговой нагрузкой по III группе

В зданиях и сооружениях любого типа и назначения, в том числе в медицинских и детских дошкольных учреждениях, предприятиях общественного питания и пищевого производства.
