Рекомендации по монтажу ТермоЗвукоИзола



• Звукоизоляция стен и перегородок
• Звукоизоляция потолка
• Звукоизоляция пола

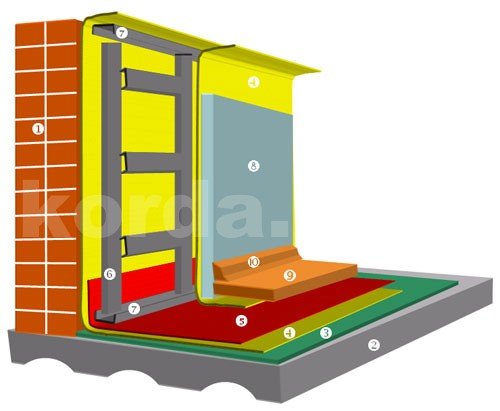

Рекомендации по монтажу звукоизоляционной конструкции толщиной до 8 см с применением материала «Термозвукоизол»® для изоляции квартиры, загородного дома, офиса от воздушного и ударного шумов

1 – Межкомнатная перегородка; 2 – Плита перекрытия; 3 – Базальтовый картон толщ. 5мм; 4 – Термозвукоизол® толщ. 14мм; 5 – Гидроизоляционный материал; 6 – Металлические направляющие (27х60), монтируются на расстоянии 50 см; 7 – Металлические направляющие (27х29); либо - (50х50) - при необходимости дополнительной теплоизоляции - заполняются  базальтовыми прошивными матами; 8 – Гипсокартон; 9 – Основание пола; 10 – Плинтус.

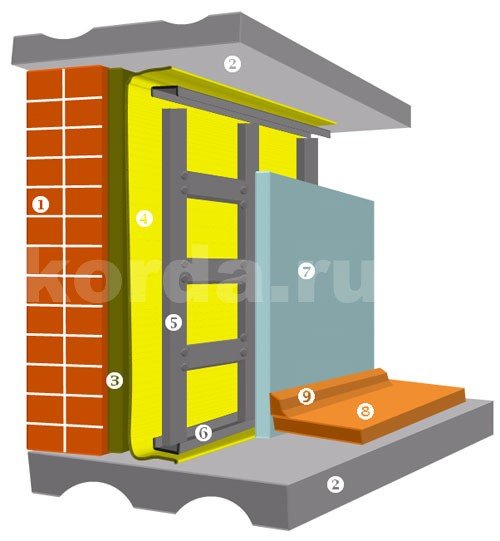

Рекомендации по монтажу «Термозвукоизола»® для звукозаписывающих студий, съемочных павильонов, а также клубов, кафе, ресторанов, баров с живой музыкой

1 – Межкомнатная перегородка; 2 – Плита перекрытия; 3 – Базальтовый прошивной мат толщ. 50мм; 4 – Термозвукоизол® толщ. 14мм; 5 – Металлические направляющие (27х60), монтируются на расстоянии 50 см; 6 – Металлические направляющие (27х29); 7 – Гипсокартон (монтируется в два слоя для усиления звукоизоляционного эффекта); 8 – Основание пола; 9 – Плинтус.

Рекомендации по монтажу «Термозвукоизола»® для типовых кирпичных, монолитных и панельных многоэтажных домов:

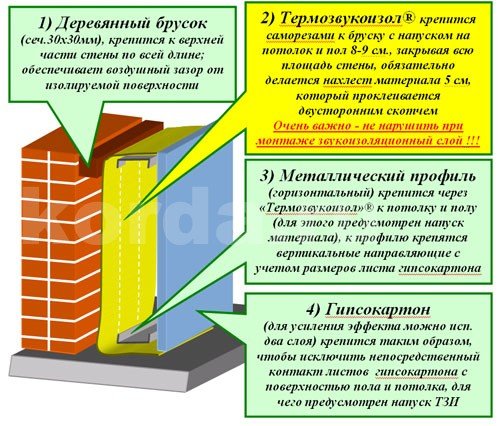

Рисунок 1. Звукоизоляция стеновой перегородки толщиной свыше 120 мм.

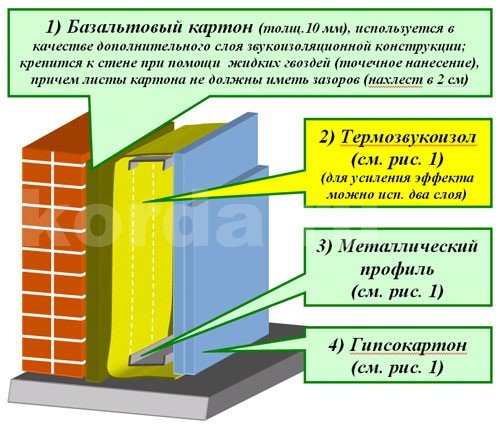

Рисунок 2. Звукоизоляция стеновой перегородки толщиной до 120 мм.

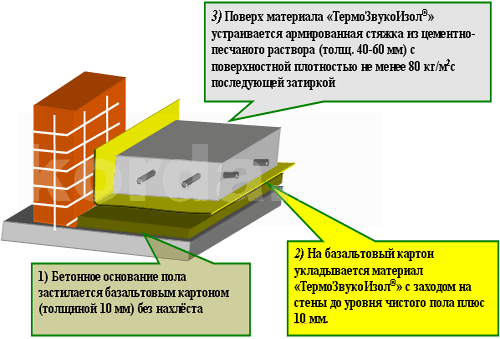

Рекомендации по монтажу «ТермоЗвукоИзола»® при проектиро-вании пола с основанием в виде монолитной плавающей стяжки:

Вариант 1.

Примечания.

1. Многочисленные примеры устройства плавающих полов по этой схеме доказали отсутствие необходимости укрытия материала «ТермоЗвукоИзол®» какими-либо водонепроницаемыми материалами. Защитные функции от проникновения цементно-песчаного раствора в структуру материала «ТермоЗвукоИзол®»  в период застывания стяжки с успехом выполняет его оболочка из нетканого полипропилена.

2. Для армирования стяжки обычно используется  металлическая или базальтовая сетка.

3. После устройства чистого пола излишки материала «ТермоЗвукоИзол®» в случае необходимости обрезаются.

Плавающий  пол  на звукопоглощающем слое не должен иметь жестких связей
(звуковых мостиков) с несущей частью перекрытия, стенами, перегородками и другими конструкциями здания.

Таблица результатов измерений виброизолирующей способности
материала «ТермоЗвукоИзол®» (ТЗИ)

Объект измерений	Виброизолирующая способность, дБ								А	Примеча-ние
	В октавных полосах частот, Гц
	63	125	250	500	1000	2000	4000	8000
ТЗИ (толщ.14мм)+базальтовый      картон (толщ.10 мм)	40	42	44	42	40	41	46	52	43	Бетонная стяжка, объемная плотность 80 кг/м3
Индекс приведенного уровня ударного шума Lnw, дБ	46,5 дБ

Измерения выполнены технически компетентной и независимой испытательной лабораторией акустики ТТЦ.

Заключение:
Проведенные лабораторией акустики (ТТЦ) измерения виброизолирующей способности от ударного шума многослойной конструкции показали, что наивысшим индексом снижения уровня ударного шума обладает конструкция из одного слоя материала «ТермоИзвукоИзол®»  (толщ. 14 мм) и базальтового картона (толщ. 10 мм) – 46,5 дБ.
Такой показатель индекса улучшения изоляции ударного шума позволяет рекомендовать применение комбинации данных материалов в строительстве, при устройстве «плавающих полов»,  в конструкциях  междуэтажных  перекрытий  для жилых и общественных зданий всех категорий.

Примечание.
Звукопоглощающий материал «ТермоЗвукоИзол®» можно расстилать на бетонное основание пола, без использования базальтового картона. При этом индекс снижения ударного шума составит 29 дБ.



---

Идеальная звукоизоляция Вашей квартиры, дома, офиса, павильона, студии, бара
Снижение уровня шума на 60 Дб.

Учитывая физику такого явления как шум, максимальный акустический комфорт Вашей квартиры, загородного дома или офиса может обеспечить только так называемый композиционный шумоизолирующий материал, т.е. специально рассчитанная многослойная конструкция из материалов различной структуры и плотности, одни из которых выполняют функцию звукопоглощения, а другие - звукоизоляции.  Данная конструкция снижает все возможные шумовые воздействия на человека, даже те, которые отрицательно сказываются на нашей нервной системе, находясь за «порогом слышимости», (их условно можно поделить на два типа: воздушный шум – передающийся от источника через щели, неплотности, отверстия и т.п. и, "корпусной" шум – передающийся от источника через стены и перегородки, путем передачи колебаний воздуха).

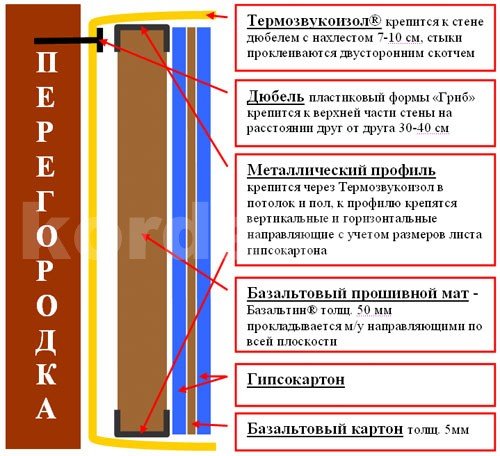

Схема монтажа усиленной звукоизолирующей конструкции для тонких звукопроницаемых перегородок в типовых блочных, панельных и монолитных многоэтажных домах с использованием материала Термозвукоизол®.

---

Производитель ООО «Корда» тел. (495) 221-59-19 (многокан.)

За дополнительной информацией по работе со звукоизоляционными материалами обращаться по телефонам: 221-59-46, 221-59-19.
