Звукоизоляция стены с применением каркаса под ГКЛ, ГВЛ

Монтаж ТермоЗвукоИзола на стену

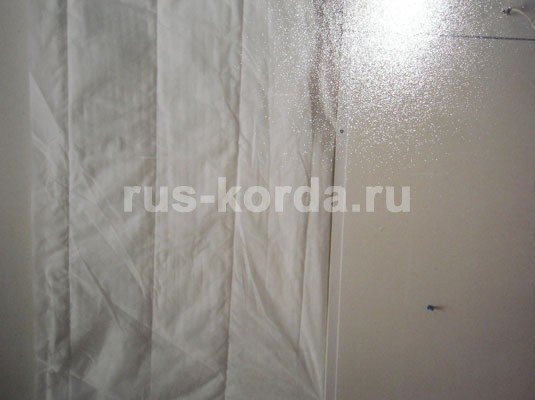

На всю поверхность стены - обязательно с заходом на потолок, пол и соседние стены – закрепить полотно ТермоЗвукоИзол скобами, «грибками», саморезами на стене, перехлестывая соседние полотна на 5-10 см между собой, не оставляя свободных промежутков.

Монтаж каркаса и звукопоглощающих материалов

Примечание: все элементы каркаса должны быть выполнены из стали не тоньше 0,7мм.

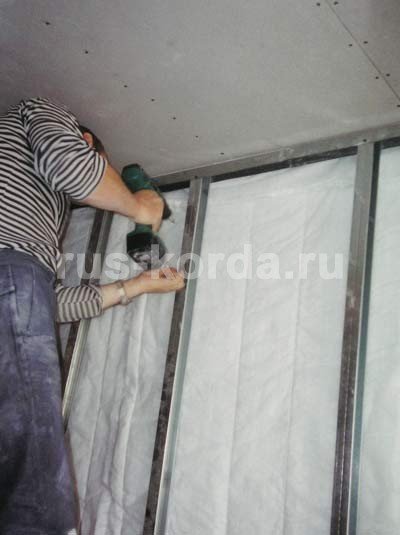

Направляющий профиль ПН 27х28 монтируется по периметру прямо на ТермоЗвукоИзол дюбель-гвоздями через шайбу из пористой резины так, чтобы потолочные профили ПП60х27 свободным концом вставлялись в проем профиля ПН 27х28.

Прямые подвесы монтируются через ТермоЗвукоИзол дюбель-гвоздями через шайбу из пористой резины так, чтобы в них можно было вставить профиля ПП60х27 с шагом 40см. Расстояние между прямыми подвесами вдоль профиля не должно превышать 50см.

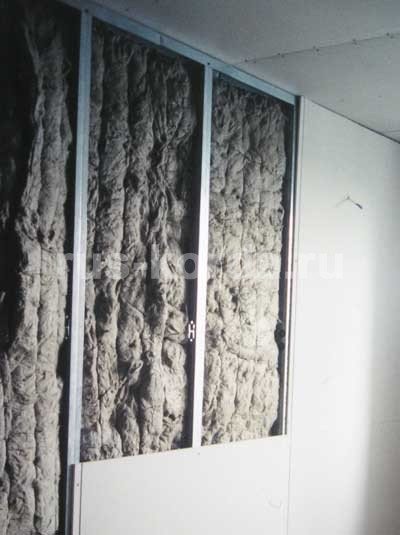

На торчащие из стены концы прямых подвесов надеваются (начиная сверху) прошивные маты «БАЗАЛЬТИН» последовательно в два слоя. Для этого в БАЗАЛЬТИНЕ делаются прорези, через которые будут проходить концы прямых подвесов. После этого поверхность БАЗАЛЬТИНА закрывается пыленепроницаемым материалом ГЕОТЕКСТИЛЬ, который также надевается на торчащие концы прямых подвесов. После этого весь навешенный материал фиксируется в прямых подвесах спицами, по возможности уплотняя прошивные базальтовые маты до толщины 5см.

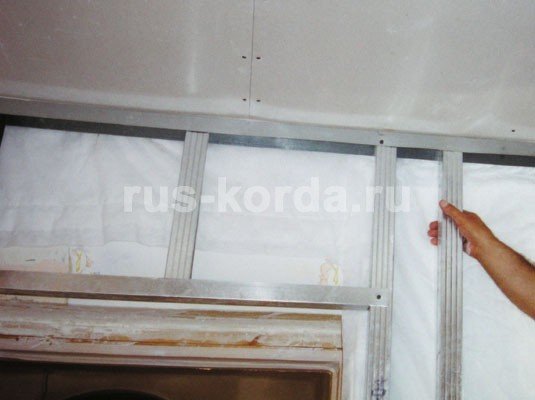

После этого начинается установка профилей ПП60х27 на расстоянии 5см от поверхности ТермоЗвукоИзол, уплотняя для этого предварительно заложенный БАЗАЛЬТИН. Одновременно с монтажем профилей ПП60х27 необходимо закладывать соединители одноуровневые (КРАБ»), так, чтобы каждый шов прикрепляемого впоследствии листового материала приходился на линию поперечного профиля. При этом нужно следить, чтобы отклонение поверхности профиля от плоскости всей решетки не превышало 1мм. Все элементы каркаса соединяются между собой саморезами с пресс-шайбой длинной 13мм.

Монтаж звукоизолирующей перегородки (пластины)

На поверхность профилей ПП60х27 специальным зубчатым шпателем наносится тонкий (около 0,5мм) слой заранее приготовленного двухкомпонентного уретанового герметика. После этого начинается монтаж листов ГВЛ или ГСП толщиной 12,5мм. Монтаж начинается с нижнего угла. При этом нужно следить, чтобы припуск полотна ТермоЗвукоИзол был равномерно сжат до толщины не более 9мм. Если угол между стеной и полом отличается от прямого, то необходимо подпилить лист пластины так, чтобы обеспечить эту равномерность. Лист ГВЛ или ГСП закрепляется на решетке из профилей ПП60х27 саморезами для ГКЛ длиной 25мм. Расстояние между саморезами не должно превышать 25см. Далее вплотную к первому листу монтируется следующий и т.д. Главное условие, которое необходимо соблюдать при монтаже – равномерное сжатие торцевого припуска полотна ТермоЗвукоИзол и отсутствие щелей более 1см между листами. Все стыки листов должны приходиться на середину профиля ПП60х27 с отклонением не более -5мм. Монтаж крайних листов должен производиться так, чтобы в первую очередь обеспечить сжатие припуска полотна ТермоЗвукоИзол.

После окончания монтажа первого слоя ЗвукоИзоляционной перегородки (пластины) припуск полотна ТермоЗвукоИзол обрезается малярным ножом вровень с плоскостью листа ГВЛ или ГСП.

Далее на образовавшуюся плоскость зубчатым шпателем наносится слой уретанового герметика, после чего начинается монтаж второго слоя ЗвукоИзоляционной перегородки (пластины) из влагостойкого ГКЛ толщиной 12,5мм. Листы устанавливаются с соблюдением следующих условий:

• Зазор между стеной (или полом, или потолком) должен быть примерно 5мм
• Зазор между листами ГКЛ должен быть не более 5мм
• Швы между листами ГКЛ не должны совпадать со швами в первом слое ЗИ пластины
• Швы между листами ГКЛ должны приходиться на профиля ПП60х27

Лист ГКЛ закрепляется на решетке из профилей ПП60х27 саморезами для ГКЛ длинной 35мм. Расстояние между саморезами не должно превышать 25см.

Монтаж подрозетников для установки электрических розеток и выключателей в ЗвукоИзоляционной перегородки (пластине)

Для того, чтобы установить подрозетник в ЗвукоИзоляционную конструкцию с соблюдением требований звукоизоляции (иначе пропадает смысл всей затеи), необходимо до монтажа первого слоя жесткой ЗвукоИзоляционной перегородки сделать утолщение из двух слоев ГВЛ или ГСП , проклеенных герметиком и скрепленными саморезами 35мм. Пластины утолщения должны выступать за пределы предполагаемых подрозетников не менее, чем на 5см. Провода подключения вводятся по центру предполагаемого подрозетника через просверленное отверстие соответствующего диаметра, после чего отверстие с проводами заполняется герметиком.

После этих подготовительных работ лист первого слоя ЗвукоИзоляционной перегородки монтируется в соответствии с п.3, поверх него монтируется лист второго слоя Звукоизоляционной перегородки, причем провод выводится через него в соответствующем месте. После установки обоих слоев жесткой перегородки для ЗвукоИзоляции коронкой для ГКЛ в ней вырезается углубление на два слоя (ГКЛ+ГВЛ) глубиной 25мм. У соответствующего подрозетника отрезается дно так, чтобы его стенка соответствовала глубине получившегося места и вклеивается на герметике в ЗвукоИзоляционную перегородку. В случае необходимости можно сделать еще дополнительные углубления для того, чтобы розетка или выключатель поместились на приготовленное место полностью.
