ПРИЛОЖЕНИЕ 3.2

Выбор конструктивных, объемно-планировочных и архитектурных решений,
 обеспечивающих необходимую теплозащиту зданий

1. При проектировании теплозащиты зданий различного назначения следует применять, как правило, типовые конструкции и изделия полной заводской готовности, в том числе конструкции комплектной поставки, со стабильными теплоизоляционными свойствами, достигаемыми применением эффективных теплоизоляционных материалов с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией, не допускающей проникновения влаги в жидкой фазе и максимально сокращающей проникновение водяных паров в толщу теплоизоляции.
2. Для наружных ограждений следует предусматривать, как правило, многослойные конструкции.  Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и увеличенным сопротивлением паропроницанию.
3. Тепловую изоляцию наружных стен следует стремиться проектировать непрерывной в плоскости фасада здания. Такие элементы ограждений, как внутренние перегородки, колонны, балки, вентиляционные каналы и другие, не должны нарушать сплошности слоя теплоизоляции. Воздуховоды, вентиляционные каналы и трубы, которые частично проходят в толще наружных ограждений, следует заглублять до теплой поверхности теплоизоляции. Следует обеспечить плотное примыкание теплоизоляции к сквозным теплопроводным включениям. При этом приведенное сопротивление теплопередаче конструкции с теплопроводными включениями должно быть не менее требуемых величин.
4. При проектировании трехслойных панелей толщина утеплителя, как правило, должна быть не более 200 мм. В трехслойных бетонных панелях следует предусматривать конструктивные или технологические мероприятия, исключающие попадание раствора в стыки между плитами утеплителя, по периметру окон и самих панелей.
5. При наличии в конструкции теплозащиты теплопроводных включений необходимо учитывать следующее:
- несквозные включения целесообразно располагать ближе к теплой стороне ограждения;
- в сквозных, главным образом, металлических включениях (профилях, стержнях, болтах, оконных рамах) следует предусматривать вставки (разрывы мостиков холода) из материалов с коэффициентом теплопроводности не выше 0,35 Вт/(м ·°C).
6. Коэффициент теплотехнической однородности наружных ограждающих конструкций должен быть не менее нормативных величин, установленных в табл. 6а СНиП II-3-79* (изд. 1998 г.). Значение коэффициента определяют на основе расчета температурных полей или экспериментально. Если в проектируемой конструкции ограждения достигнуть нормативных величин не удается, то такую конструкцию следует снять с дальнейшего проектирования.
7. Для повышения уровня теплозащиты наружных ограждений целесообразно введение в их конструкцию замкнутых воздушных прослоек. При  проектировании замкнутых воздушных прослоек рекомендуется руководствоваться следующими рекомендациями:
- размер прослойки по высоте не должен быть более высоты этажа и не более 6 м, размер по толщине - не менее 60 мм и не более 100 мм; допускается толщина воздушной прослойки 40 мм в случае обеспечения гладких поверхностей внутри прослойки;
- воздушные прослойки рекомендуется располагать ближе к холодной стороне ограждения.
8. При проектировании стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) следует руководствоваться следующими рекомендациями:
- воздушная прослойка должна быть толщиной не менее 60 и не более 150 мм и ее следует размещать между наружным слоем и теплоизоляцией;
- поверхность теплоизоляции, обращенную в сторону прослойки, следует закрывать стеклосеткой с ячейками не более 4x4 мм или стеклотканью;
- наружный слой стены должен иметь вентиляционные отверстия, площадь которых определяется из расчета 7500 мм на 20 м площади стен, включая площадь окон;
- нижние (верхние) вентиляционные отверстия, как правило, следует совмещать с цоколями (карнизами), причем для нижних отверстий предпочтительно совмещение функций вентиляции и отвода влаги.
9. При проектировании новых и реконструкции существующих зданий, как правило, следует применять теплоизоляцию из эффективных материалов (с коэффициентом теплопроводности не более 0,1 Вт/(м·°C), размещая ее с наружной стороны ограждающей конструкции. Как правило, не следует применять теплоизоляцию с внутренней стороны.
10. Все притворы окон и балконных дверей должны содержать уплотнительные прокладки (не менее двух) из силиконовых материалов или морозостойкой резины.
Допускается применение двухслойного остекления вместо трехслойного в случаях:
а) применения внутренних стекол с теплоотражающим селективным покрытием, обращенным внутрь межстекольного пространства;
б) для окон и балконных дверей, выходящих внутрь остекленных лоджий.
11. Оконные коробки в деревянных или пластмассовых переплетах независимо от слоев остекления следует размещать в оконном проеме на глубину четверти от плоскости фасада теплотехнически однородной стены или посередине теплоизоляционного слоя в многослойных конструкциях стен. Оконные блоки следует закреплять на более прочном (наружном или внутреннем) слое стены.
12. При проектировании зданий следует предусматривать защиту внутренней и наружной поверхностей стен от воздействия влаги и атмосферных осадков устройством облицовки или штукатурки, окраски водоустойчивыми составами, выбираемыми в зависимости от материала стен и условий эксплуатации.
Ограждающие конструкции, контактирующие с грунтом, следует предохранять от грунтовой влаги путем устройства гидроизоляции согласно п. 1.4 СНиП II-3-79* (изд. 1998 г.).
При устройстве мансардных окон следует предусматривать надежную в эксплуатации гидроизоляцию примыкания кровли к оконному блоку.
13. В целях сокращения расхода теплоты на отопление зданий в холодный и переходные периоды года следует предусматривать:
а) объемно-планировочные решения, обеспечивающие наименьшую площадь наружных конструкций для зданий одинакового объема, размещение более теплых и влажных помещений у внутренних стен здания;
б) блокирование зданий;
в) устройство  тамбурных помещений за входными дверями в многоэтажных зданиях;
г) как правило, меридианальную или близкую к ней ориентацию продольного фасада здания;
д) рациональный выбор эффективных теплоизоляционных материалов с предпочтением материалов меньшей теплопроводности;
е) конструктивные решения равноэффективных в теплотехническом отношении ограждающих конструкций, обеспечивающие их высокую теплотехническую однородность (с коэффициентом теплотехнической однородности , равным 0,7 и более);
ж) эксплуатационно надежную герметизацию стыковых соединений и швов наружных ограждающих конструкций и элементов, а также межквартирных ограждающих конструкций.
14. При разработке объемно-планировочных решений следует избегать размещения окон по обеим наружным стенам угловых комнат.

4. ТЕПЛОВОДОСНАБЖЕНИЕ ЖИЛЫХ МИКРОРАЙОНОВ И ЗДАНИЙ
4.1. Область применения

4.1.1. Настоящие нормы предназначены для обеспечения эффективного использования энергетических ресурсов в системах тепловодоснабжения.
4.1.2. Нормы распространяются на проектирование систем тепловодоснабжения вновь возводимых и реконструируемых  жилых микрорайонов и зданий.

4.2. Общие положения по тепловодоснабжению

4.2.1. Теплоснабжение зданий может осуществляться:
а) системой распределительных трубопроводов, подключаемых непосредственно к городским теплопроводам и сетям водопровода;
б) системой распределительных трубопроводов, подключаемых к центральным тепловым пунктам (ЦТП).
Выбор технического решения осуществляется на основании технико-экономического сопоставления вариантов.
4.2.2. Общественные здания, располагающиеся в микрорайонах, обслуживаемых от ЦТП, с тепловой нагрузкой на вентиляцию, превышающей тепловую нагрузку на отопление (школы, поликлиники, универсамы, кинотеатры, предприятия коммунально-бытового назначения) и отдельные здания, этажность которых существенно отличается  от этажности  остальных зданий, как правило, подключаются непосредственно к распределительным трубопроводам городских сетей согласно п. 4.2.1 "а".
4.2.3. При соответствующем технико-экономическом обосновании здания могут быть обеспечены теплоснабжением от индивидуальных, автономных источников тепла, в том числе и от газовых котельных в крышном исполнении.
4.2.4. При тепловодоснабжении по п. 4.2.1 "а" в зданиях предусматривается устройство индивидуальных тепловых пунктов (ИТП). При этом установка повысительных насосов систем водоснабжения осуществляется в соответствии  с п. 4.4.6.
При тепловодоснабжении по п. 4.2.1 "б" для систем отопления в зданиях предусматривается устройство автоматизированных узлов управления (АУУ) или узлов управления (УУ) в соответствии с требованиями п. 4.3.2 и п. 4.3.3.
4.2.5. В ИТП следует предусматривать установку оборудования,   обеспечивающего:
- нагрев и циркуляцию воды, подаваемой в системы отопления, вентиляции и горячего водоснабжения при поддержании необходимого статического давления;
- автоматическое поддержание температуры воды в системах горячего водоснабжения и отопления (на здание в целом или пофасадно) по отопительному графику и ограничение максимального расхода воды из тепловой сети;
- учет суммарных расходов тепла и сетевой воды в системах отопления, вентиляции и горячего водоснабжения и раздельного учета водоразбора в системах холодного и горячего водоснабжения.
4.2.6. В АУУ следует предусматривать оборудование, обеспечивающее:
- насосную циркуляцию воды, подаваемой в систему отопления здания;
- автоматическое смешение подающей и обратной воды для обеспечения требуемой температуры
воды (по отопительному графику для здания), подаваемой в системы отопления;
- автоматическое поддержание требуемого перепада давлений в подающем и обратном трубопроводах систем отопления;
- учет расхода тепла в системах отопления.
4.2.7. Прокладки транзитных трубопроводов тепло- и водоснабжения по подвалам или техподпольям зданий допускается при соответствующем обосновании. При этом не допускается подключение к ним секционных систем отопления и водоснабжения. Вводы трубопроводов тепло- водоснабжения в зданиях следует, как правило, располагать наиболее близко друг от друга (в одном или смежных помещениях - узлах ввода).
При отсутствии ИТП следует устанавливать приборы учета расхода тепла и воды в узлах  ввода в здание на каждом подающем трубопроводе систем отопления и вентиляции и учета расхода воды на подающем и циркуляционном трубопроводах системы горячего водоснабжения и на каждом подающем трубопроводе ввода системы холодного водопровода. При наличии АУУ приборы учета тепла на отопление переносятся из узла ввода в АУУ.
4.2.8. В квартирах жилых домов следует предусматривать приборы учета холодной и горячей воды, а при проектировании поквартирных систем отопления и приборы учета расхода тепла на отопление.
В случае, когда конструкция системы отопления не позволяет осуществлять поквартирный учет расхода тепла на отопление, на каждом отопительном приборе допускается установка приборов относительного измерения потребленного тепла испарительного, электронного или другого типа. При этом установка теплосчетчика на систему отопления в целом на здание обязательна.
4.2.9. Системы отопления встроенно-пристроенных помещений общественного назначения, размещаемых в нижних этажах многоэтажных жилых зданий с ИТП, рекомендуется подключать к тепловым сетям отдельно от основной системы отопления.
На самостоятельных системах отопления, вентиляции и водоснабжения следует устанавливать приборы учета расхода тепла и воды.

4.3. Теплоснабжение и отопление зданий

4.3.1. В системах отопления зданий надлежит предусматривать автоматическое регулирование отопительных приборов путем установки термостатов. Допускается не предусматривать установку термостатов в помещениях лестнично-лифтовых узлов.
4.3.2. Системы отопления зданий подключаются к источникам теплоснабжения через ИТП согласно п. 4.2.1 "а" или АУУ согласно п. 4.2.1 "б".
4.3.3. При наличии системы распределительных трубопроводов от ЦТП допускается подключение систем отопления с термостатами через узлы управления (УУ). При этом должно быть обеспечено, чтобы работа термостатов не вызывала отклонений температуры воды, подаваемой в систему отопления, от требуемой по температурному графику, что должно достигаться установкой:
- регулятора перепада давления в УУ для двухтрубных систем отопления, подключаемых к распределительным сетям с расчетной температурой теплоносителя, равной температуре воды в системе отопления;
- элеватора с регулируемым сечением сопла (при наличии в паспорте регулируемого элеватора расходной характеристики, подтверждающей качественное выполнение проточной части) для однотрубных и двухтрубных систем отопления, подключаемых к распределительным сетям с расчетной температурой теплоносителя выше температуры воды в системе отопления.
Во всех случаях должно быть обеспечено поддержание температуры теплоносителя в распределительных сетях от ЦТП строго по температурному графику.
4.3.4. При осуществлении пофасадного регулирования для каждых из пофасадных систем отопления следует предусматривать установку отдельных водонагревателей, насосов или элеваторов с изменяющимся сечением сопла.
4.3.5. В многосекционных жилых зданиях, как правило, следует предусматривать устройство одного или двух ИТП или АУУ на весь дом с подключением к ним всех секционных систем отопления. При пофасадном  разделении секционных систем отопления количество ИТП или АУУ следует определять по ориентации отдельных частей здания.
4.3.6. Циркуляционные насосы отопления, осуществляющие одновременно подмешивание воды в АУУ или ИТП (при зависимом присоединении), следует устанавливать, как правило,  на обратном или подающем трубопроводах систем отопления, с учетом поддержания необходимого статического давления в системах отопления.
При необходимости снижения статического давления по сравнению с давлением в обратном трубопроводе сетевой воды, клапаны регуляторов температуры воды и перепада давлений устанавливаются на подающем трубопроводе сетевой воды.
Для поддержания статического давления в системе, равного давлению в подающем трубопроводе сетевой воды, клапаны регулятора температуры и перепада давления следует устанавливать на обратном трубопроводе сетевой воды, выполняя одновременно функции регулятора подпора.
4.3.7. В системах отопления с зависимым присоединением при установке насоса смешения на перемычке между подающим и обратным трубопроводами тепловой сети рекомендуется применять электродвигатель насоса с регулируемым приводом для поддержания заданного перепада давления между этими трубопроводами.
4.3.8. В системах водяного отопления общественных зданий с периодическим пребыванием в них людей следует, как правило, предусматривать автоматическое снижение теплоотдачи системы отопления и выключения системы горячего водоснабжения в нерабочие часы, а также в выходные и праздничные дни.
4.3.9. Для аварийного периода, при сокращении источником отпуска тепла, следует предусматривать возможность автоматического прекращения подачи сетевой воды в водонагреватель второй ступени или полное отключение горячего водоснабжения.
4.4. Водоснабжение

4.4.1. В системе хозяйственно-питьевого водопровода гидростатический напор на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 40 м вод. ст., а для зданий проектируемых в сложившейся застройке - 60 м вод. ст.
Гидростатический напор на отметке наиболее низко расположенного пожарного крана в системе раздельного противопожарного водопровода, а также в схемах, где пожарные стояки используются для подачи транзитных хозяйственно-питьевых расходов воды на верхний этаж (схема с верхней разводкой) не должен превышать 90 м вод. ст. для двух зонных систем в режиме пожаротушения.
4.4.2. Допускается устройство однозонных систем холодного и горячего водопровода в зданиях до 17 этажей при установке в них квартирных регуляторов давления на подводках к водоразборной арматуре.
4.4.3. Здания, проектируемые в районах со сложившейся застройкой, где ранее построенные здания присоединены к однозонным ЦТП, разрешается подсоединять к существующим сетям холодного и горячего водоснабжения при привязке проектов последних зданий, которыми заканчивается застройка района или микрорайона с обязательной установкой квартирных регуляторов давления в проектируемых зданиях.
4.4.4. При капитальном ремонте или реконструкции зданий гидростатические напоры не должны превышать величин, указанных в п. 4.4.1.
4.4.5. Здания с устройством спринклерной системы пожаротушения или с раздельным противопожарным водопроводом должны подключаться непосредственно к городским водопроводным сетям.
4.4.6. Допускается располагать подкачивающие насосные установки холодной воды в пристройке к зданию при невозможности размещения их в ЦТП или ИТП.
4.4.7. Проектирование внутриплощадных водопроводных сетей после ЦТП в непроходных каналах не допускается.
4.4.8. При проектировании внутренних систем водопровода следует:
а) исходить из удельного водопотребления в жилых зданиях согласно СНиП 2.04.01-85*.
б) предусматривать:
- установку насосных агрегатов с регулируемым приводом (изменяющим числом оборотов двигателя);
- установку водосберегающей водоразборной и наполнительной арматуры преимущественно с керамическим запорным узлом;
- выполнение комплекса мероприятий по регулированию давления воды в системах водоснабжения жилых и общественных зданий;
- регулирующие емкости для водоснабжения зданий при условии обеспечения контроля качества воды в них эксплуатационными службами и органами санитарно-эпидемиологического надзора.
4.4.9. При проектировании двухзонных систем горячего водоснабжения допускается вместо циркуляционных насосов нижних зон применять гидроструйные насосы - элеваторы.
Принципиальные схемы применения элеваторов приведены на рис.

















Схема "а"

Схема "б"

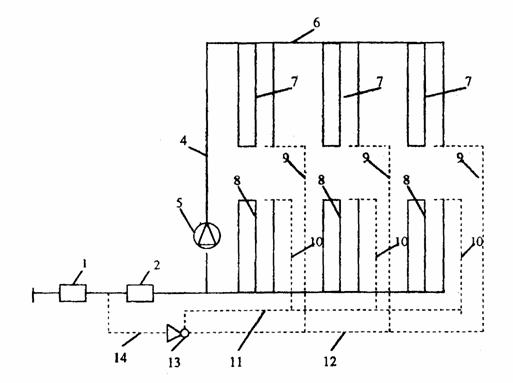

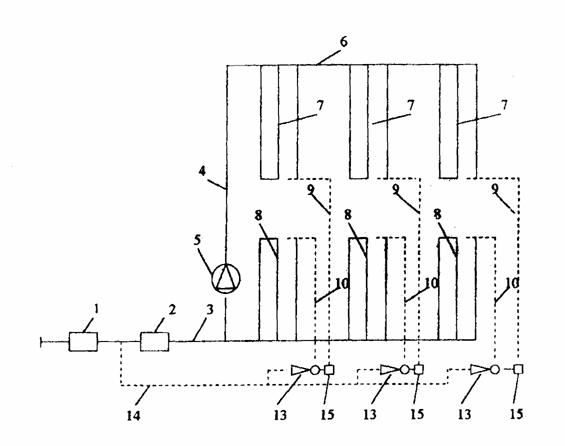

Рис. 4.1. Принципиальная схема двухзонной системы горячего водоснабжения с элеваторным
побуждением циркуляции в нижней зоне
Схемы: "а" - с общим элеватором; "б" - с элеватором в каждой секции.
1, 2 - водонагреватель первой и второй ступени; 3 - подающий трубопровод нижней зоны;
4 - главный стояк верхней зоны; 5 - повысительно-циркуляционный насос верхней зоны;
7, 8 - водоразборные стояки верхней и нижней зон; 9, 10 - циркуляционные стояки верхней и нижней зон; 11, 12 - циркуляционные сборные трубопроводы нижней и верхней зон; 13 - элеватор; 14 - общий циркуляционный трубопровод; 15 - грязевик



ПРИЛОЖЕНИЕ 4.1

ОСНОВНЫЕ ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЯ

Термин

Определение

4.1. Центральный тепловой пункт (ЦТП)

Пункт подключения систем тепловодоснабжения микрорайона (группы зданий) к распределительным  сетям городской тепловой сети и водопровода, управления системами отопления, теплоснабжения вентиляционных установок, водоснабжения и учета количества отпущенной тепловой энергии, теплоносителя и воды


4.2. Индивидуальный тепловой пункт (ИТП)

Пункт подключения и управления системами отопления, теплоснабжения вентиляционных установок и водоснабжения отдельного здания к распределительным сетям городской тепловой сети и водопровода, управления этими системами и учета тепловой энергии, теплоносителей и воды


4.3. Автоматизированный узел управления (АУУ)

Узел подключения системы отопления здания к распределительным сетям от ЦТП с автоматическим управлением и насосным подмешиванием


4.4. Узел управления (УУ)

Узел подключения системы отопления здания (блок-секции) к распределительным сетям от ЦТП при непосредственном присоединении или с элеваторным подмешиванием


4.5. Узел ввода в здание

Узел ввода трубопроводов тепловодоснабжения в здание, в котором при отсутствии ИТП устанавливаются отсекающие задвижки и приборы учета тепловой энергии, теплоносителя и воды


4.6. Насосные установки холодной воды

Установки подкачивающих насосов холодного водопровода на одно здание или группу зданий, размещаемые в отдельно стоящем здании или пристройке к зданию, в условиях отсутствия ЦТП или недостаточности площади для их размещения в нем




5. ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ЭНЕРГОЕМКОСТИ ЗДАНИЯ

5.1. Потребность в тепловой энергии на отопление здания

5.1.1. Расчетную температуру наружного воздуха при проектировании систем отопления и вентиляции следует принимать согласно п. 3.2.1.
5.1.2. Расчетную температуру внутреннего воздуха при проектировании систем отопления следует принимать по нормам на рассматриваемые здания.
5.1.3. Расчетный часовой расход тепловой энергии на отопление здания , кВт, определяется по формуле
,                 (5.1)
где  - трансмиссионные теплопотери через оболочку здания, определяемые по формуле, кВт;
,          (5.2)
- приведенный трансмиссионный коэффициент теплопередачи здания, определяемый согласно п. 3.5.2, Вт/( м·°C);
- общая площадь наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и цокольное перекрытие, м;
- расход теплоты на нагрев инфильтрующегося наружного воздуха, кВт, определяемый согласно СНиП 2.04.05-91*, но не менее величин, определяемых по формуле
,          (5.3)
- приведенный инфильтрационный (условный) коэффициент теплопередачи здания, Вт/(м·°C), определяемый согласно п. 3.5.3;
- то же, что и в п. 5.1.1;
- то же, что и в п. 5.1.2;
- бытовые теплопоступления, кВт,
,                  (5.4)
, , - то же, что и  в п. 3.5.6.
5.1.4. Удельную тепловую характеристику здания , Вт/( м·°C), следует определять по формуле
,              (5.5)
где - то же, что и в п. 5.1.3;
- отапливаемый объем здания;
- разность расчетных температур внутреннего и наружного воздуха, м.
5.1.5. Удельный расчетный расход тепловой энергии на отопление , Вт/м, следует определять по формуле
,                (5.6)
где - то же, что и в п. 5.1.3;
- то же, что и в п. 3.5.7.
5.1.6. Количество теплоты, подаваемое в систему отопления здания за отопительный период при центральном качественном регулировании и отсутствии местного или индивидуального авторегулирования (базовое количество теплоты), , определяется по формуле, кВт.ч
,                 (5.7)

где - продолжительность отопительного периода, сут, и средняя температура наружного воздуха за отопительный период, определяемая согласно п. 3.2.3;
- то же, что и в п. 5.1.1;
- то же, что и в п. 3.2.2;
- то же, что и в п. 5.1.2.
5.1.7. Базовая удельная энергоемкость системы отопления здания за отопительный период , определяется по формуле, кВт·ч/м
,                    (5.8)
где  - то же, что и в п. 5.1.6;
- то же, что и в п. 3.5.7.

5.2. Потребность в тепловой энергии на горячее водоснабжение здания

5.2.1. Средний за сутки отопительного периода расход горячей воды , м/сут, следует определять по формуле
,                       (5.9)
где - средний за отопительный период расход воды одним пользователем (жителем), л/сут, для жилых зданий:  л/сут для зданий 12 этажей и ниже,  л/сут для зданий выше 12 этажей; для остальных зданий - согласно СНиП 2.04.01-85*;
- число пользователей (жителей), чел.
5.2.2. Среднечасовой за отопительный период расход тепловой энергии на горячее водоснабжение , кВт, следует определять согласно СНиП 2.04.01-85*. Допускается определение среднечасового расхода  по формуле
,                   (5.10)
где - то же, что и в п. 5.2.1;
- температура холодной воды, принимаемая равной 5°С;
- коэффициент, учитывающий потери теплоты трубопроводами систем горячего водоснабжения, принимаемый по таблице 5.1;
- плотность воды, равная 1 кг/л;
- удельная теплоемкость воды, равная 4,2 Дж/(кг·°C)
