Пример 3. Определить звукоизоляцию окна  (изоляцию воздушного шума, создаваемого потоком городского транспорта). Частотная характеристика изоляции воздушного шума данной конструкцией окна (окно из ПВХ профиля с распашными створками, остеклено двухкамерным стеклопакетом 4-12-4-12-4 мм, в притворе два контура уплотняющих прокладок) по представленным фирмой-изготовителем результатам лабораторных испытаний приведена в таблице 7 (п.2).



Таблица 7

N
п.п.

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц





100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Уровни звукового давления эталонного
спектра (скорректиро-
ванные
по "A") , дБ

55

55

57

59

60

61

62

63

64

66

67

66

65

64

62

60

2

Изоляция воздушного шума окном , дБ

23

24

22

21

25

28

29

31

34

36

38

38

39

39

37

35

3

Разность , дБ

32

31

35

38

35

33

33

32

30

30

29

28

26

25

25

25



Расчет проводится по форме таблицы 7. Находим разность между уровнями звукового давления эталонного спектра  (п.1) и значениями изоляции воздушного шума данной конструкцией  (п.2), получаем величины уровней звукового давления условно "прошедшего" через окно шума (п.3).

Для некоторого упрощения энергетического суммирования группируем уровни (п.3) по одинаковым значениям. Получаем три уровня по 25 дБ, по два уровня со значениями 32, 35, 33 и 30 дБ, по одному уровню 38, 31, 29, 28 и 26 дБ. Определяем уровень звука, дБА, условно "прошедшего" через окно шума, суммируя значения п.3 по энергии:



Звукоизоляция данного окна (применительно к шуму потока городского транспорта)

 дБА.



3 РАСЧЕТ ЗВУКОИЗОЛЯЦИИ ВНУТРЕННИХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

3.1 Индекс изоляции воздушного шума однослойными ограждающими конструкциями, а также двухслойными глухими остеклениями и перегородками, выполненными в виде двух облицовок по каркасу с воздушным промежутком, следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума. Индекс изоляции воздушного шума перекрытиями с полом по упругому основанию и индекс приведенного уровня ударного шума под перекрытиями определяются непосредственно (без построения расчетных частотных характеристик). Допускается при ориентировочных расчетах определять индекс изоляции воздушного шума однослойными массивными ограждающими конструкциями (с поверхностной плотностью от 100 до 800 кг/м) непосредственно без построения расчетной частотной характеристики изоляции воздушного шума.

3.2 Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкцией сплошного сечения с поверхностной плотностью от 100 до 800 кг/м из бетона, железобетона, кирпича и тому подобных материалов следует определять, изображая ее в виде ломаной линии, аналогичной линии ABCD на рисунке 1.

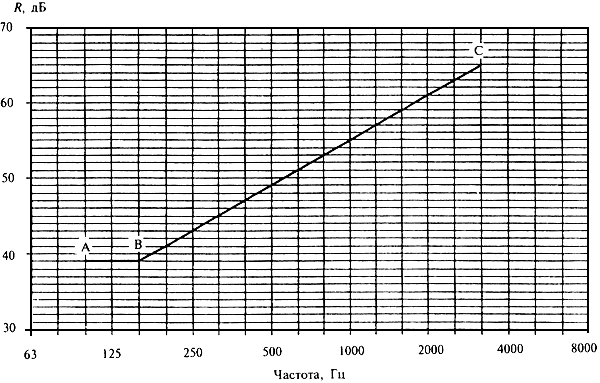

Рисунок 1 - Частотная характеристика изоляции воздушного шума однослойным плоским ограждением



Абсциссу точки  следует определять по таблице 8 в зависимости от толщины и плотности материала конструкции. Значение  следует округлять до среднегеометрической частоты, в пределах которой находится . Границы третьоктавных полос приведены в таблице 9.



Таблица 8

Плотность бетона , кг/м

, Гц

1800

29000/

1600

31000/

1400

33000/

1200

35000/

1000

37000/

800

39000/

600

40000/

Примечания

1 - толщина ограждения, мм.

2 Для промежуточных значений  частота  определяется интерполяцией.



Таблица 9

Среднегеометрическая частота 1/3-октавной полосы

Границы 1/3-октавной полосы

50

45-56

63

57-70

80

71-88

100

89-111

125

112-140

160

141-176

200

177-222

250

223-280

315

281-353

400

354-445

500

446-561

630

562-707

800

708-890

1000

891-1122

1250

1123-1414

1600

1415-1782

2000

1783-2244

2500

2245-2828

3150

2829-3563

4000

3564-4489

5000

4490-5657



Ординату точки  следует определять в зависимости от эквивалентной поверхностной плотности  по формуле

, дБ.                                                 (5)

Эквивалентная поверхностная плотность  определяется по формуле

, кг/м,                                                    (6)

где  - поверхностная плотность, кг/м (для ребристых конструкций принимается без учета ребер);

 - коэффициент, учитывающий относительное увеличение изгибной жесткости ограждения из бетонов на легких заполнителях, поризованных бетонов и т.п. по отношению к конструкциям из тяжелого бетона с той же поверхностной плотностью.

Для сплошных ограждающих конструкций плотностью  кг/м и более .

Для сплошных ограждающих конструкций из бетонов на легких заполнителях, поризованных бетонов; кладки из кирпича и пустотелых керамических блоков коэффициент  определяется по таблице 10.



Таблица 10

Вид материала

Класс

Плотность, кг/м

1

2

3

4

Керамзитобетон

В 7,5

1500-1550

1,1





1300-1450

1,2





1200

1,3





1100

1,4



В 12,5-В15

1700-1750

1,1





1500-1650

1,2





1350-1450

1,3





1250

1,4

Перлитобетон

В 7,5

1400-1450

1,2





1300-1350

1,3





1100-1200

1,4





950-1000

1,5

Аглопоритобетон

В 7,5

1300

1,1





1100-1200

1,2





950-1000

1,3



В 12,5

1500-1800

1,2

Шлакопемзобетон

В 7,5

1600-1700

1,2



В 12,5

1700-1800

1,2

Газобетон, пенобетон, газосиликат

В 5,0

1000

1,5





800

1,6





600

1,7

Кладка из кирпича, пустотелых керамических блоков



1500-1600

1,1





1200-1400

1,2

Гипсобетон, гипс (в том числе поризованный или с легкими заполнителями)

В 7,5

1300

1,3





1200

1,4





1000

1,5





800

1,6



Для ограждений из бетона плотностью 1800 кг/м и более с круглыми пустотами коэффициент  определяется по формуле

,                                                     (7)

где  - момент инерции сечения, м;

 - ширина сечения, м;

 - приведенная толщина сечения, м.

Для ограждающих конструкций из легких бетонов с круглыми пустотами коэффициент  принимается как произведение коэффициентов, определенных отдельно для сплошных конструкций из легких бетонов и конструкций с круглыми пустотами.

Значение  следует округлять до 0,5 дБ.

Построение частотной характеристики производится в следующей последовательности: из точки  влево проводится горизонтальный отрезок , а вправо от точки  проводится отрезок  с наклоном 6 дБ на октаву до точки  с ординатой  дБ, из точки  вправо проводится горизонтальный отрезок . Если точка  лежит за пределами нормируемого диапазона частот ( Гц), отрезок  отсутствует.

Пример 4. Построить частотную характеристику изоляции воздушного шума перегородкой из тяжелого бетона плотностью 2300 кг/м и толщиной 100 мм.

Построение частотной характеристики производим в соответствии с рисунком 1. Находим частоту, соответствующую точке , по таблице 8:

 Гц.

Округляем до среднегеометрической частоты 1/3-октавной полосы, в пределах которой находится .

Определяем поверхностную плотность ограждения , в данном случае  кг/м.

Определяем ординату точки  по формуле (5), учитывая, что в нашем случае :

дБ.

Из точки  влево проводим горизонтальный отрезок , вправо от точки  - отрезок  с наклоном 6 дБ на октаву до точки  с ординатой 65 дБ. Точка  соответствует частоте 10000 Гц, т.е. находится за пределами нормируемого диапазона частот.

Рассчитанная частотная характеристика изоляции воздушного шума рассмотренной перегородкой приведена на рисунке 2.

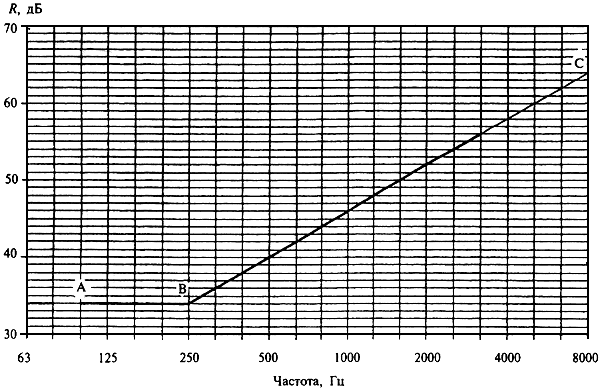

Рисунок 2 - Расчетная частотная характеристика к примеру 4



В нормируемом диапазоне частот изоляция воздушного шума составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

35

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55



Пример 5. Построить частотную характеристику изоляции воздушного шума перегородкой из керамзитобетона класса В 7,5, плотностью 1400 кг/м и толщиной 120 мм.

Находим частоту, соответствующую точке , по таблице 8, при кг/м она составит:

 Гц.

Округляем до среднегеометрической частоты 1/3-октавной полосы, в пределах которой находится .

Определяем поверхностную плотность ограждения  кг/м.

Определяем ординату точки . По таблице 10 находим коэффициент , следовательно, эквивалентная поверхностная плотность составляет  кг/м, а величина  дБ.

Из точки  влево проводим горизонтальный отрезок , а вправо от точки  - отрезок  с наклоном 6 дБ на октаву до точки  с ординатой 65 дБ. Точка  в нашем случае находится за пределами нормируемого диапазона частот (рисунок 3).

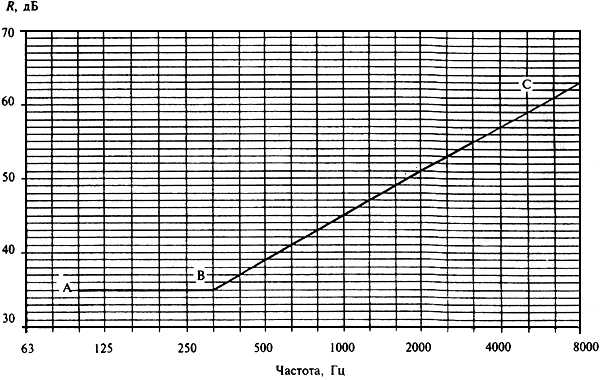

Рисунок 3 - Расчетная частотная характеристика к примеру 5



В нормируемом диапазоне частот изоляция воздушного шума перегородкой составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

34

34

34

34

34

36

38

40

42

44

46

48

50

52

54

56



Пример 6. Построить частотную характеристику изоляции воздушного шума несущей частью перекрытия из многопустотных плит толщиной 220 мм и приведенной толщиной 120 мм, выполненных из тяжелого бетона плотностью  кг/м.

Для определения коэффициента  необходимо вычислить момент инерции сечения .

Многопустотная плита шириной 1,2 м имеет 6 круглых пустот диаметром 0,16 м, расположенных посредине сечения. Момент инерции находим как разность моментов инерции прямоугольного сечения  и шести круглых пустот :

 м.

Определяем коэффициент  по формуле (7)

.

Средняя плотность плиты (с учетом пустотности) составляет 1364 кг/м. По таблице 8 определяем частоту, соответствующую точке :

 Гц.

Округляем до среднегеометрической частоты третьоктавной полосы, в пределах которой находится .

Определяем эквивалентную поверхностную плотность конструкции

 кг/м.

Находим по формуле (5) ординату точки

 дБ.

Округляем до 0,5 дБ.

Из точки  влево проводим горизонтальный отрезок , вправо - отрезок  с наклоном 6 дБ на октаву. Точка  попадает на последнюю третьоктавную полосу нормируемого частотного диапазона 3150 Гц (рисунок 4).

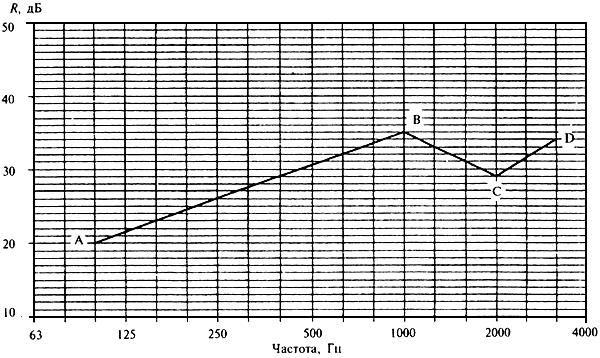

Рисунок 4 - Расчетная частотная характеристика к примеру 6



В нормируемом диапазоне частот изоляция воздушного шума составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

39

39

39

41

43

45

47

49

51

53

55

57

59

61

63

65



3.3 При ориентировочных расчетах индекс изоляции воздушного шума ограждающими конструкциями сплошного сечения из материалов, указанных в 3.2, допускается определять по формуле

, дБ.                                    (8)

 Пример 7. Рассчитать индекс изоляции воздушного шума многопустотной плиты перекрытия из тяжелого бетона плотностью 2500 кг/м, толщиной 220 мм и приведенной толщиной 120 мм.

Коэффициент  был вычислен в примере 6, .

Определяем поверхностную плотность плиты  кг/м. Индекс изоляции воздушного шума составит:

 дБ.

3.4 Расчеты, изложенные в 3.2 и 3.3, дают достоверные результаты при отношении толщины разделяющего ограждения (подлежащего расчету) к средней толщине примыкающих к нему ограждений в пределах

.

При других отношениях толщин необходимо учитывать изменение звукоизоляции  за счет увеличения или уменьшения косвенной передачи звука через примыкающие конструкции.

Для крупнопанельных зданий, в которых ограждающие конструкции выполнены из бетона, железобетона, бетона на легких заполнителях, поправка  имеет следующие значения:

при

 дБ;







при

 дБ;







при

 дБ.

Для зданий из монолитного бетона величина  должна быть уменьшена на 1 дБ.

В каркасно-панельных зданиях, где элементы каркаса (колонны и ригели) выполняют роль виброзадерживающих масс в стыках панелей, вводится дополнительно поправка к результатам расчета  дБ.

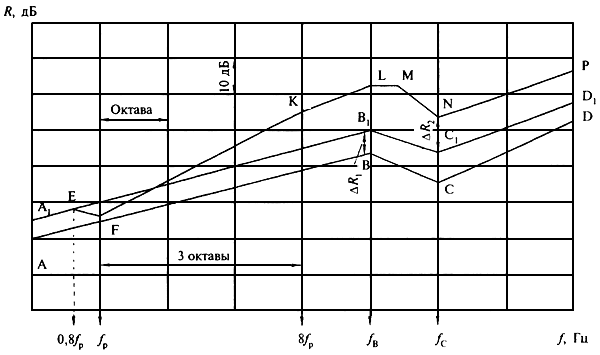

3.5 Частотную характеристику изоляции воздушного шума однослойной плоской тонкой ограждающей конструкцией из металла, стекла, асбоцементного листа, гипсокартонных листов (сухой гипсовой штукатурки) и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, аналогичной линии  на рисунке 5.



Рисунок 5 - Частотная характеристика изоляции воздушного шума однослойным плоским тонким ограждением



Координаты точек  и  следует определять по таблице 11, при этом значения  и  округляются до ближайшей среднегеометрической частоты 1/3-октавной полосы. Наклон участка  (рисунок 5) следует принимать 4,5 дБ на октаву, участка  - 7,5 дБ на октаву.



Таблица 11

Материалы

Плотность,
кг/м

, Гц

, Гц

, дБ

, дБ

1

2

3

4

5

6

1. Сталь

7800

6000/

12000/

40

32

2. Алюминиевые сплавы

2500-2700

6000/

12000/

32

22

3. Стекло силикатное

2500

6000/

12000/

35

29

4. Стекло органическое

1200

17000/

34000/

37

30

5. Асбоцементные листы

2100

9000/

18000/

35

29



1800

9000/

18000/

34

28



1600

10000/

20000/

34

28

6. Гипсокартонные листы (сухая гипсовая штукатурка)

1100

19000/

380000/

36

30



850

19000/

38000/

34

28

7. Древесно-стружечная плита (ДСП)

850

13000/

26000/

32

27



650

13500/

27000/

30,5

26

8. Твердая древесно-волокнистая плита (ДВП)

1100

19000/

38000/

35

29

Примечание -  - толщина, мм.



Пример 8. Требуется определить изоляцию воздушного шума глухим металлическим витражом, остекленным одним силикатным стеклом толщиной 6 мм.

Находим по таблице 11 координаты точек  и ,  Гц,  Гц,  дБ,  дБ. Строим частотную характеристику в соответствии со схемой на рисунке 5. Из точки  проводим влево отрезок  с наклоном 4,5 дБ на октаву, из точки  вправо - отрезок  с наклоном 7,5 дБ на октаву (рисунок 6).

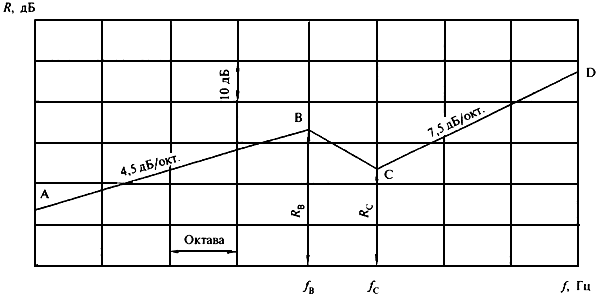

Рисунок 6 - Расчетная частотная характеристика к примеру 8



В нормируемом диапазоне частот изоляция воздушного шума витражом составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

20

21,5

23

24,5

26

27,5

29

30,5

32

33,5

35

33

31

29

31,5

34



3.6 Частотная характеристика изоляции воздушного шума ограждающей конструкцией, состоящей из двух тонких листов с воздушным промежутком между ними (двойные глухие остекления, перегородки в виде двух обшивок из одинарных листов сухой гипсовой штукатурки, металла и т.п. по каркасу из тонкостенного металлического или асбоцементного профиля, деревянных брусков), при одинаковой толщине листов строится в следующей последовательности:

а) строится частотная характеристика изоляции воздушного шума одной обшивкой по 3.5 - вспомогательная линия  на рисунке 7. Затем строится вспомогательная линия  путем прибавления к ординатам линии  поправки  на увеличение поверхностной плотности по таблице 12 (в данном случае 4,5 дБ). Каркас при этом не учитывается;

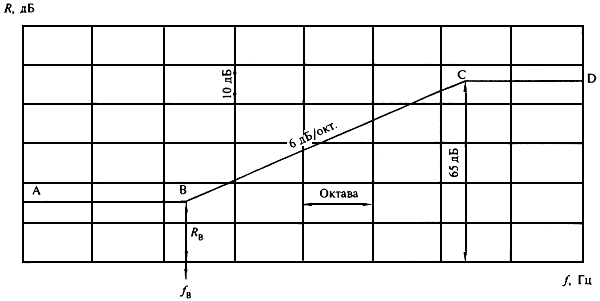

Рисунок 7 - Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком при одинаковой толщине листов


Таблица 12

, дБ

1,4

2,0

1,5

2,5

1,6

3,0

1,7

3,5

1,8

4,0

2,0

4,5

2,2

5,0

2,3

5,5

2,5

6,0

2,7

6,5

2,9

7,0

3,1

7,5

3,4

8,0

3,7

8,5

4,0

9,0

4,3

9,5

4,6

10,0

5,0

10,5



б) определяется частота резонанса конструкции по формуле

, Гц,                                                (9)

где  и  - поверхностные плотности обшивок, кг/м (в данном случае );

, Гц,                                                 (10)

 - толщина воздушного промежутка, м.

Значение частоты  округляется до ближайшей среднегеометрической частоты 1/3-октавной полосы. До частоты 0,8 включительно частотная характеристика звукоизоляции конструкции совпадает со вспомогательной линией  (точка  рисунка 7). На частоте  звукоизоляция принимается на 4 дБ ниже линии  (точка , рисунок 7);

в) на частоте 8 (три октавы выше частоты резонанса) находится точка  с ординатой , которая соединяется с точкой . Величина  определяется по таблице 13 в зависимости от толщины воздушного промежутка. От точки  проводится отрезок  с наклоном 4,5 дБ на октаву до частоты  (параллельно вспомогательной линии ).



Таблица 13

Толщина воздушного промежутка , мм

Величина , дБ

15-25

22

50

24

100

26

150

27

200

28



Превышение отрезка  над вспомогательной кривой  представляет собой поправку на влияние воздушного промежутка  (в диапазоне выше 8). В том случае когда , точки  и  сливаются в одну. Если , отрезок  проводится только до точки , соответствующей частоте . Точка  в этом случае лежит вне расчетной частотной характеристики и является вспомогательной;

г) от точки  до частоты 1,25 (до следующей 1/3-октавной полосы) проводится горизонтальный отрезок . На частоте  находится точка  путем прибавления к значению вспомогательной линии  поправки  (т.е. ) и соединяется с точкой . Далее проводится отрезок  с наклоном 7,5 дБ на октаву.

Ломаная линия  представляет собой частотную характеристику изоляции воздушного шума рассматриваемой конструкции.

Пример 9. Требуется построить частотную характеристику изоляции воздушного шума перегородкой, выполненной из двух гипсокартонных листов (сухой гипсовой штукатурки) толщиной 14 мм,  кг/м по деревянному каркасу. Воздушный промежуток имеет толщину 100 мм.

Строим частотную характеристику звукоизоляции для одного гипсокартонного листа в соответствии с 3.5. Координаты точек  и  определяем по таблице 11:

 Гц;  дБ;

 Гц;  дБ.

Строим вспомогательную линию ; с учетом поправки  по таблице 12, равной 4,5 дБ, строим вспомогательную линию  на 4,5 дБ выше линии  (рисунок 8).







Страницы: 1 | 2 | 3 | 4
