Рисунок 8 - Расчетная частотная характеристика к примеру 9



Определяем частоту резонанса по формуле (9). Поверхностная плотность листа СГШ  кг/м.

 Гц.

На частоте 80 Гц находим точку  на 4 дБ ниже соответствующей ординаты линии ,  дБ.

На частоте 8 (630 Гц) находим точку  с ординатой  дБ ( дБ по таблице 13). От точки  проводим отрезок  до частоты  Гц с наклоном 4,5 дБ на октаву,  дБ. Превышение отрезка  над вспомогательной линией  дает нам величину поправки  дБ.

От точки  проводим вправо горизонтальный отрезок  на одну 1/3-октавную полосу. На частоте  Гц строим точку  дБ. От точки  проводим отрезок  с наклоном 7,5 дБ на октаву.

Линия  представляет собой частотную характеристику изоляции воздушного шума данной перегородкой. В нормируемом диапазоне частот звукоизоляция составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

19,5

22,5

25

28

31

34

36,5

39,5

42,5

44

45,5

47

47

44

41

43,5



3.7 В тех случаях когда перегородка имеет конструкцию, описанную в 3.6, но одна или обе ее обшивки состоят из двух не склеенных между собой листов, ее частотная характеристика изоляции воздушного шума строится в соответствии с 3.6, но с учетом увеличения поверхностных плотностей ,  и . При этом звукоизоляция на частоте  увеличивается на  дБ, если одна из обшивок состоит из двух слоев (другая - из одного слоя), и  дБ, если обе обшивки состоят из двух слоев листового материала. При построении частотной характеристики на графике следует отметить точку  на частоте  с ординатой , из которой проводится вправо отрезок  c наклоном 7,5 дБ на октаву.

3.8 Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой, выполненной из одного из указанных в 3.5 материалов, при различной толщине листов обшивки (соотношение толщин не более 2,5), а также двойного глухого остекления при различной толщине стекол строится в следующей последовательности.

Строится частотная характеристика изоляции воздушного шума одним листом (большей толщины) по 3.5 - линия  (рисунок 9). Определяется частота  для листа обшивки меньшей толщины. Строится вспомогательная линия  до частоты  путем прибавления к значениям звукоизоляции первого (более толстого) листа поправки  на увеличение поверхностной плотности ограждения по таблице 12 - . Между частотами  и  проводятся горизонтальный отрезок  и далее отрезок  с наклоном 7,5 дБ на октаву.

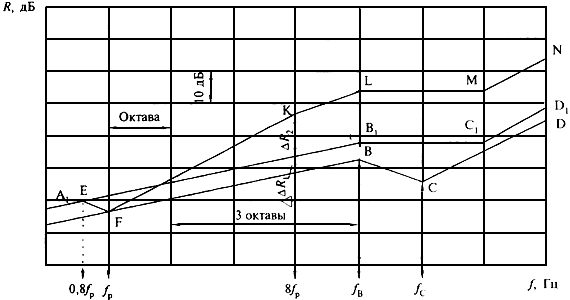

Рисунок 9 - Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком между ними при различной толщине листов



Определяется частота резонанса конструкции  по формуле (9). До частоты 0,8 включительно частотная характеристика изоляции воздушного шума конструкцией совпадает со вспомогательной линией . На частоте  звукоизоляция принимается на 4 дБ ниже вспомогательной линии  (точка , рисунок 9).

На частоте 8 находится точка  с ординатой , где  - величина, определяемая по таблице 13 в зависимости от толщины воздушного промежутка.

От точки  частотная характеристика строится параллельно вспомогательной линии , т.е. проводятся отрезок  с наклоном 4,5 дБ на октаву до частоты , а затем горизонтальный отрезок  до частоты  и далее отрезок  с наклоном 7,5 дБ на октаву.

Если частота , отрезок  проводится только до точки , соответствующей частоте . Точка  в этом случае лежит вне частотной характеристики и является вспомогательной.

Ломаная линия  представляет собой частотную характеристику изоляции воздушного шума рассматриваемой конструкцией.

Пример 10. Требуется построить частотную характеристику изоляции воздушного шума двойным глухим металлическим витражом, остекленным стеклами 6 и 4 мм, расстояние между стеклами 60 мм.

Строим частотную характеристику изоляции для стекла 6 мм (линия , рисунок 10). Координаты точек  и  определяем по таблице 11;  Гц;  дБ;  Гц;  дБ.

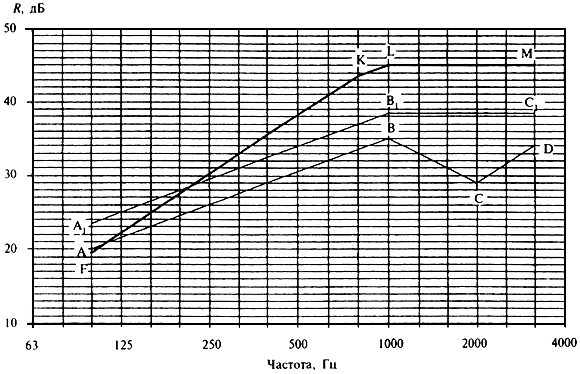

Рисунок 10 - Расчетная частотная характеристика к примеру 10



Для тонкого стекла  (округляем до ближайшей среднегеометрической частоты 1/3-октавной полосы).

Определяем поправку , по таблице 12 ;  дБ.

Строим вспомогательную линию . Отрезок  проводим на 3,5 дБ выше отрезка , далее - горизонтальный отрезок  до частоты  Гц (точка  лежит вне нормируемого диапазона частот).

Определяем частоту резонанса конструкции по формуле (9)

 Гц.

Поскольку частота резонанса лежит на границе нормируемого частотного диапазона, точки  и  в данном случае не входят в частотную характеристику, которую требуется построить. На частоте 100 Гц находим точку  c ординатой  дБ.

На частоте  Гц отмечаем точку  с ординатой  дБ и соединяем ее с точкой . Далее проводим отрезок  до следующей 1/3-октавной полосы ( Гц) и горизонтальный отрезок  до частоты  Гц. Точка  в данном случае лежит за пределами нормируемого диапазона частот.

Линия  представляет собой частотную характеристику изоляции воздушного шума данной конструкцией, в нормируемом диапазоне частот звукоизоляция составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

19,5

22

25

27,5

30

33

35,5

38

41

43,5

45

45

45

45

45

45



3.9 Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой из одного из указанных в 3.5 материалов при заполнении воздушного промежутка пористым или пористо-волокнистым материалом строится в следующей последовательности.

Строится частотная характеристика звукоизоляции с незаполненным воздушным промежутком в соответствии с 3.6, 3.7 или 3.8. При этом в общую поверхностную плотность конструкции  при определении поправки  включается поверхностная плотность заполнения воздушного промежутка.

Частота резонанса конструкции  при заполнении воздушного промежутка полностью или частично минераловатными и стекловолокнистыми плитами определяется по формуле (9).

При заполнении промежутка пористым материалом с жестким скелетом (пенопласт, пенополистирол, фибролит и т.п.) частоту резонанса следует определять по формуле

, Гц,                                         (11)

где  и  - поверхностные плотности обшивок, кг/м;

 - толщина воздушного промежутка, м;

 - динамический модуль упругости материала заполнения, Па.

Если обшивки не приклеиваются к материалу заполнения, значения  принимаются с коэффициентом 0,75.

До частоты резонанса включительно () частотная характеристика звукоизоляции конструкции полностью совпадает с частотной характеристикой, построенной для перегородки с незаполненным воздушным промежутком.

На частотах  звукоизоляция увеличивается дополнительно на величину  (таблица 14).



Таблица 14

Материал заполнения

Заполнение промежутка

Пористо-волокнистый (минеральная вата, стекловолокно)

20%

2



30%

3



40%

4



50-100%

5

Пористый с жестким скелетом (пенопласт, фибролит)

100%

3



При построении частотной характеристики звукоизоляции конструкции на частоте  (2 третьоктавные полосы выше частоты резонанса) отмечается точка  с ординатой на величину  выше точки, лежащей на отрезке , и соединяется с точкой . Далее частотная характеристика строится параллельно частотной характеристике звукоизоляции конструкции с незаполненным воздушным промежутком - линия  (рисунок 11).

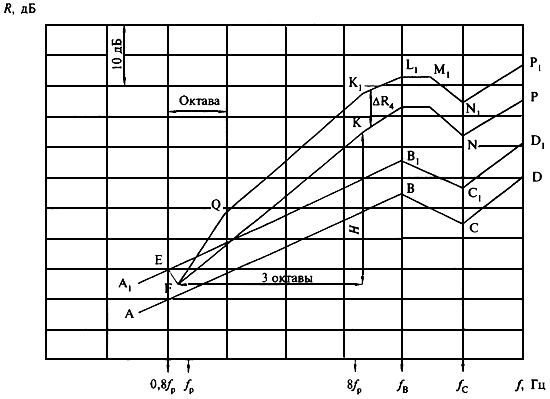

Рисунок 11 - Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой
с заполнением воздушного промежутка



Пример 11. Требуется построить частотную характеристику изоляции воздушного шума перегородкой, выполненной из двух листов сухой гипсовой штукатурки толщиной 10 мм,  кг/м по деревянному каркасу, воздушный промежуток  мм заполнен минераловатными плитами ПП-80,  кг/м.

Строим частотную характеристику звукоизоляции для одного гипсокартонного листа. Координаты точек  и  определяем по таблице 11:

 Гц;  дБ;

 Гц;  дБ.

Общая поверхностная плотность ограждения включает в себя две обшивки с  кг/м и заполнение 80х0,05=4 кг/м,  кг/м.

; по таблице 12 находим  дБ.

Строим вспомогательную линию  на 5,5 дБ выше линии  (рисунок 12). Точка  лежит уже вне нормируемого диапазона частот.

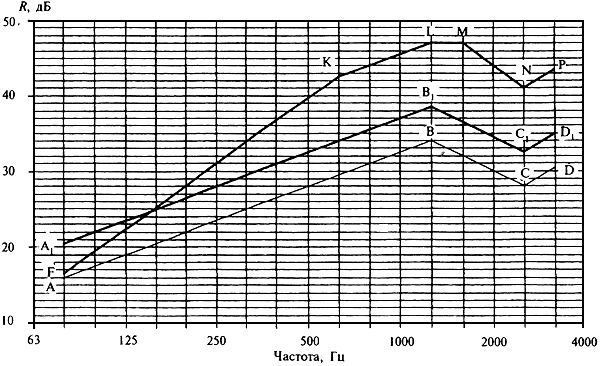

Рисунок 12 - Расчетная частотная характеристика к примеру 11



Определяем частоту резонанса конструкции по формуле (9)

 Гц.

На частоте  Гц отмечаем точку  с ординатой  дБ, на частоте  Гц - точку  c ординатой  дБ.

На частоте  Гц отмечаем точку  с ординатой  дБ и соединяем ее с точкой . Далее до частоты  Гц проводим отрезок  с наклоном 4,5 дБ на октаву,  дБ, до следующей 1/3-октавной полосы 2500 Гц горизонтальный отрезок . На частоте  Гц отмечаем точку  с ординатой

 дБ.



Линия  является частотной характеристикой изоляции воздушного шума перегородкой с незаполненным воздушным промежутком.

На частоте  Гц отмечаем точку  с ординатой  дБ (по таблице 14 поправка  дБ) и соединяем ее с точкой . Далее строим частотную характеристику параллельно линии , прибавляя к ее значениям поправку  дБ.

В нормируемом диапазоне частот изоляция воздушного шума данной перегородкой составляет:

, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

, дБ

22

19,5

24,5

30

32,5

35

38

40,5

43

46

48,5

50

51,5

53

53

50



3.10 Индекс изоляции воздушного шума , дБ, междуэтажным перекрытием со звукоизоляционным слоем следует определять по таблице 15 в зависимости от величины индекса изоляции воздушного шума несущей плитой перекрытия , определенного в соответствии с 3.2 или 3.3 настоящего Свода правил и частоты резонанса конструкции , Гц, определяемой по формуле (11). В формуле  - динамический модуль упругости материала звукоизоляционного слоя, Па, принимаемый по таблице 16;  - поверхностная плотность несущей плиты перекрытия, кг/м;  - поверхностная плотность конструкции пола выше звукоизоляционного слоя (без звукоизоляционного слоя), кг/м;  - толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле

,                                                     (12)

где  - толщина звукоизоляционного слоя в необжатом состоянии, м;

 - относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по таблице 16.



 Таблица 15

Конструкция пола

, Гц

Индекс изоляции воздушного шума перекрытием , дБ, при индексе изоляции несущей плитой перекрытия , дБ





43

46

49

52

55

57

1. Деревянные полы по лагам, уложенным
на звукоизоляционный слой в виде ленточных прокладок с  Па при расстоянии между полом и несущей плитой 60-70 мм

160

53

54

55

56

57

58



200

50

52

53

54

56

58



250

49

51

52

53

55

57



320

48

49

51

53

55

-



400

47

48

50

52

-

-



500

46

48

-

-

-

-

2. Покрытие пола на монолитной стяжке или сборных плитах с  кг/м по звукоизоляционному слою с  Пa

63

-

55

56

57

58

59



80

53

54

55

56

57

58



100

52

53

54

55

56

58



125

51

52

53

54

55

57



160

50

51

53

54

55

57



200

47

49

51

53

-

-

3. Покрытие пола на монолитной стяжке или сборных плитах с  кг/м по звукоизоляционному слою из песка с  Па

200

-

53

54

55

56

58



250

50

52

53

54

55

57



320

49

51

52

54

55

57



400

48

50

51

53

55

57



500

47

49

51

53

55

57



Таблица 16

Материалы



Плотность,
кг/м

Динамический модуль упругости , Па, и относительное сжатие  материала звукоизоляционного слоя при нагрузке на звукоизоляционный слой, Па





2000

5000

10000





1

2

3

4

5

6

7

8

1. Плиты минераловатные на синтетическом связующем:















полужесткие

70-90

3,6·10

0,5

4,5·10

0,55

-

-



95-100

4,0·10

0,5

5,0·10

0,55

-

-

жесткие

110-125

4,5·10

0,5

5,5·10

0,5

7,0·10

0,6



130-150

5,0·10

0,4

6,0·10

0,45

8,0·10

0,55

2. Плиты из изовербазальтового волокна на синтетическом связующем

70-90

1,9·10

0,1

2,0·10

0,15

2,6·10

0,2



100-120

2,7·10

0,08

3,0·10

0,1

4,0·10

0,15



125-150

3,6·10

0,07

5,0·10

0,08

6,5·10

0,1

3. Маты минераловатные прошивные по ТУ 21-24-51-73

75-125

4,0·10

0,65

5,0·10

0,7

-

-



126-175

5,0·10

0,5

6,5·10

0,55

-

-

4. Плиты древесно-волокнистые мягкие по ГОСТ 4598-86

250

10·10

0,1

11·10

0,1

12·10

0,15

5. Прессованная пробка

200

11·10

0,1

12·10

0,2

12,5·10

0,25

6. Песок прокаленный

1300-1500

120·10

0,03

130·10

0,04

140·10

0,06

7. Материалы из пенополиэтилена и пенополипропилена:















Велимат



1,4·10

0,19

1,6·10

0,37

2,0·10

0,5

Пенополиэкс



1,8·10

0,02

2,5·10

0,1

3,2·10

0,2

Изолон (ППЭ-Л)



2·10

0,05

3,4·10

0,1

4,2·10

0,2

Энергофлекс,
Пенофол,
Вилатерм



2,7·10

0,04

3,8·10

0,1

-

-

Парколаг



2,6·10

0,1

3,7·10

0,15

4,5·10

0,2

Термофлекс



4·10

0,03

4,8·10

0,1

-

-

Порилекс (НПЭ)



4,7·10

0,15

5,8·10

0,2

-

-

Этафом (ППЭ-Р)



6,4·10

0,02

8,5·10

0,1

9,2·10

0,2

Пенотерм (НПП-ЛЭ)



6,6·10

0,1

8,5·10

0,2

9,2·10

0,25

Примечания

1 Для нагрузок на звукоизоляционный слой, не указанных в этой таблице, величины  и , следует принимать по линейной интерполяции в зависимости от фактической нагрузки.

2 В таблице даны ориентировочные величины  и , более точные данные следует брать из сертификатов на материалы, в которых эти величины должны быть приведены.



Пример 12. Требуется рассчитать индекс изоляции воздушного шума междуэтажным перекрытием. Перекрытие состоит из железобетонной несущей плиты  кг/м толщиной 10 см, звукоизоляционных полосовых прокладок из жестких минераловатных плит плотностью 140 кг/м толщиной 4 см в необжатом состоянии и дощатого пола толщиной 35 мм на лагах сечением 100х50 мм с шагом 50 см. Полезная нагрузка 2000 Па.

Определяем поверхностные плотности элементов перекрытия:

 кг/м;

 кг/м.

Нагрузка на прокладку (с учетом того, что на 1 м пола приходятся 2 лаги)

 Па.

В соответствии с 3.3 находим величину  для несущей плиты перекрытия:

 дБ.

Находим частоту резонанса конструкции по формуле (11) при  Па,  (таблица 16),  м.

 Гц.

По таблице 15 находим индекс изоляции воздушного шума данным междуэтажным перекрытием  дБ.

Пример 13. Требуется рассчитать индекс изоляции воздушного шума междуэтажным перекрытием. Перекрытие состоит из железобетонной несущей плиты  кг/м толщиной 10 см, упругой прокладки из пенополиэтиленового материала Изолон толщиной 8 мм, цементно-песчаной стяжки  кг/м толщиной 40 мм и паркета на битумной мастике по твердой ДВП толщиной 4 мм,  кг/м.

Определяем поверхностные плотности элементов перекрытия:

 кг/м;

Индекс изоляции воздушного шума несущей плитой перекрытия определен в примере 12 -  дБ.

По таблице 16 принимаем характеристики материала упругой прокладки:  Па,  и определяем толщину прокладки в обжатом состоянии:  м. Находим частоту резонанса конструкции по формуле (11)

 Гц.

По таблице 15 находим индекс изоляции воздушного шума данным междуэтажным перекрытием  дБ.

3.11 Индекс приведенного уровня ударного шума  под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по таблице 17 в зависимости от величины индекса приведенного уровня ударного шума для несущей плиты перекрытия (сплошного сечения или с круглыми пустотами) , определенной по таблице 18, и частоты собственных колебаний пола, лежащего на звукоизоляционном слое, , определяемой по формуле

 , Гц,                                                 (13)

где  - динамический модуль упругости звукоизоляционного слоя, Па, принимаемый по таблице 16;

 - толщина звукоизоляционного слоя в обжатом состоянии, м;

 - поверхностная плотность пола (без звукоизоляционного слоя), кг/м.
